128x64 LCD ディスプレイ STN ポジティブ モード グラフィック スクリーン
この 128x64 LCD ディスプレイ STN ポジティブ モード グラフィック スクリーンは、工業グレードの信頼性と大量生産向けに設計されています。

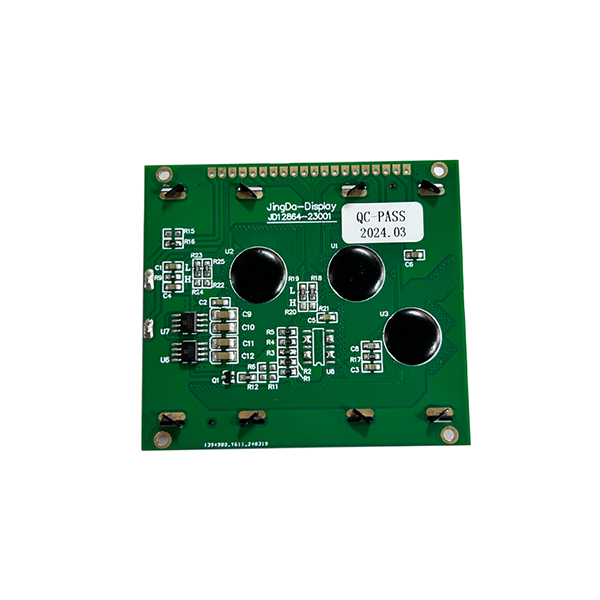

モジュール番号: JDA12864-23001
技術: COB 技術
視野角: 広い視野角
動作温度：-20～70℃
ドライブIC: AIP31107&AIP31108
お問い合わせを送信
製品説明
産業グレードのアプリケーション向けに製造されており、128x64 LCD ディスプレイ STN ポジティブ モード グラフィック スクリーン鮮明なドットマトリックス ビジュアルを実現します。 3.0V 電源と AIP31107 ドライバー IC を搭載しており、制御パネル、医療機器、スマート メーターで安定したパフォーマンスを保証します。
128x64 LCD ディスプレイ STN ポジティブ モード グラフィック スクリーン: 機能と仕様
信頼できるものを調達する128x64 LCD ディスプレイ STN ポジティブ モード グラフィック スクリーン光学性能と量産一貫性の両方を理解しているサプライヤーが必要です。 JDA12864-23001 モジュールは、まさにこれらのニーズに基づいて構築されています。成熟した STN ポジティブモードガラスと堅牢な COB アセンブリを組み合わせることで、コスト効率の高い視覚ソリューションが提供されます。
これ128x64 LCD ディスプレイ STN ポジティブ モード グラフィック スクリーンAIP31107 および AIP31108 ドライバ IC を使用し、1/64 デューティおよび 1/9 バイアス駆動方式で動作します。 6時方向の視線方向と128×64のドットマトリクスにより汎用性が高くなります。また、既存の PCB とファームウェアに完全に一致するように駆動 IC をカスタマイズすることもサポートしています。
|
表示内容と電圧 128×64ドット | 3.0V |
|
|
ドライブICとスキーム AIP31107&AIP31108 | 1/64 デューティ、1/9 バイアス |
|
|
活動領域と温度 56.28 × 38.36 mm | -20～70℃ |
|
| JDA12864-23001 技術パラメータ | |
| モジュール番号 | JDA12864-23001 |
| モジュールサイズ | 78(L)×70(W)×12.5(H)mm |
| 観覧エリア | 62.00(長さ)mm×44.00(幅)mm |
| アクティブエリア | 56.28(長さ)mm×38.36(幅)mm |
| 表示内容 | 128×64ドット |
| 電源 | 3.0V |
| ドライブIC | AIP31107&AIP31108 |
| 運転スキーム | 1/64デューティ、1/9バイアス |
| 見る方向 | 6時 |
| 動作温度 | -20～70℃ |
| 保管温度 | -30～80℃ |
STNポジティブグラフィックスクリーンの応用例
高い信頼性とコストパフォーマンスにより、128x64 LCD ディスプレイ STN ポジティブ モード グラフィック スクリーンさまざまな HMI およびデータ表示要件に対応するエンジニアによって広く選ばれています。
▸ 産業用制御システム- 周波数インバーター、PLC インターフェイス、および機械制御パネル。
▸ 医療機器- 患者モニター、診断装置、ポータブルヘルスメーター。
▸ 交通と輸送- 駐車場案内システム、発券機、データロガー。
▸ 家電- スマート家電、オーディオ機器、測定ツール。
|
産業用アプリケーションにおける 128x64 LCD ディスプレイ STN ポジティブ モード グラフィック スクリーン。 |

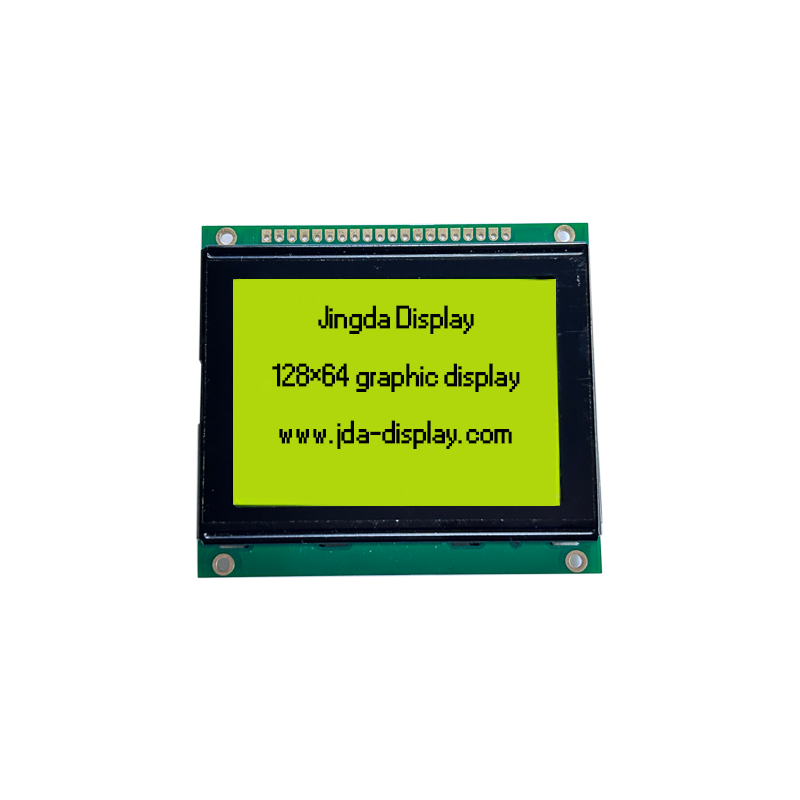

ドットマトリクスデータを表示するSTNポジティブモードディスプレイ。 |
カスタマイズ・量産対応
このカタログ モジュールは優れた出発点ですが、当社の機能は標準部品をはるかに超えています。完全にカスタマイズが必要な場合128x64 LCD ディスプレイ STN ポジティブ モード グラフィック スクリーン、当社のエンジニアリングチームがお手伝いいたします。カスタムのガラスツール、ピン配置の再設計、代替バックライトカラーを提供します。
|
ドライバーICのカスタマイズ- 既存のファームウェアと一致するように AIP31107/31108 セットアップを変更します。 偏光板とバックライト- 白、青、または緑の LED バックライトを備えた反射型、半透過型、または透過型のオプション。 コネクタの種類- 組み立てプロセスに適合するピン ヘッダー、Zebra コネクタ、または FPC ケーブル。 素早いお見積り- 図面と年間需要を送信すると、24 時間以内に包括的な見積もりが届きます。 |
他のモノクロ表示オプションと比較するには、当社の Web サイトにアクセスしてください。グラフィックLCDディスプレイカテゴリーページ。また、私たちを探索することもできます128×64 LCD ディスプレイ モジュール FSTN ポジティブ ディスプレイ モジュール代替光学モード用。プロジェクトでより単純な数値の読み取りが必要な場合は、セグメントLCDディスプレイセクションでは、より費用対効果の高いソリューションが提供される可能性があります。
製造品質と EEAT への取り組み
Shenzhen Jingda Display Technology Co., Ltd. は、2015 年からモノクロ LCD モジュールを製造しています。福建省にある当社の 6000 平方メートルの無塵施設には、クラス 100 およびクラス 1000 のクリーンルームがあり、あらゆる128x64 LCD ディスプレイ STN ポジティブ モード グラフィック スクリーン汚れなく組み立てられています。当社は ISO 品質管理プロトコルに厳密に従っており、RoHS 準拠および調達監査のための検査レポートを提供できます。すべてのバッチは出荷前に厳格な電気的および光学的テストを受けます。
よくある質問
この 128x64 LCD ディスプレイ STN ポジティブ モード グラフィック スクリーンの駆動 IC はカスタマイズできますか?
はい。標準構成では、AIP31107 および AIP31108 を使用します。ただし、量産の場合は、特定のファームウェアまたはハードウェア要件に応じてドライバー IC をカスタマイズできます。
この 12864 グラフィック LCD モジュールの最小注文数量はいくらですか?
MOQ は、在庫の標準構成であるか、カスタマイズされたツールが必要かによって異なります。標準サンプルおよび大量注文については、24 時間以内に当社のエンジニアリング チームにお見積りを依頼してください。
STNポジティブモードにはバックライトが必要ですか?
STN ポジティブ モード ディスプレイは通常、反射型または半透過型です。アプリケーション環境に応じて、暗い場所でも読みやすいように、LED バックライト アレイをモジュールに追加できます。
量産注文の納期はどれくらいですか？
標準サンプルは通常 3 ～ 7 営業日以内に発送されます。量産の場合は、年間生産量と金型要件に基づいた見積書とともにリードタイムを確認します。
