TFTカラーLCDディスプレイ画面の動作特性と駆動方法は何ですか?

TFT LCD ディスプレイ (薄膜トランジスタ液晶ディスプレイ) は、通常、単に「TFT LCD ディスプレイ」と呼ばれます。TFT-LCD。主流の液晶ディスプレイ技術です。液晶材料は電場の影響により配向方向が変化し、光の透過率が変化する性質を利用して画像を表示します。 TFT (Thin Film Transistor) は、LCD を駆動および制御するための技術です。これはガラス基板上に作製された小型トランジスタのアレイであり、各トランジスタが独立して液晶ピクセルを制御します。

LCD ディスプレイは、一度に 1 ラインをスキャンする駆動モードを採用しています。ある横走査共通配線（ゲート線）に正のパルスが印加されると、その横走査配線に接続されている薄膜トランジスタが全てオンとなり導通状態となる。このとき、各画素のコンデンサは、対応する縦共通配線（または信号線）の電圧に充電される。他の走査線に正のパルスが印加されると、元の走査線には負の電圧がかかり、その走査線に接続されている薄膜トランジスタはすべてオフとなり非導通状態となる。

したがって、最初に各コンデンサに充電された電荷は、次にそのラインを走査する順番が来るまで、1 フレームの走査に必要な時間を維持できます。モニターがツイストネマティックを使用している場合TN液晶、つまり、各画像の駆動電圧の極性が前の画像の極性と逆でなければならないことを意味します。モニターの LCD はライトバルブのようなもので、各ピクセルの電圧が変化すると、そのピクセルを通過する色の光の強度も変化します。

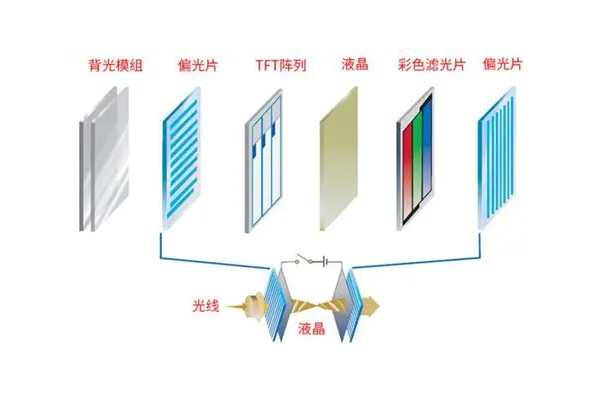

TFT LCD ディスプレイはアクティブ マトリックス ディスプレイです。したがって、彼らの運転方法は彼らとはまったく異なります。TN および STN LCD ディスプレイ、ソースマトリックスダイナミック駆動方式を採用しています。 TFT 液晶画面が鮮やかな色を表示できるのは、その内部にあるカラーフィルターと TFT 電界効果トランジスタが連携して機能するためです。
