グラフィックLCD画面とセグメントLCD画面の違いは何ですか?
2025-11-12

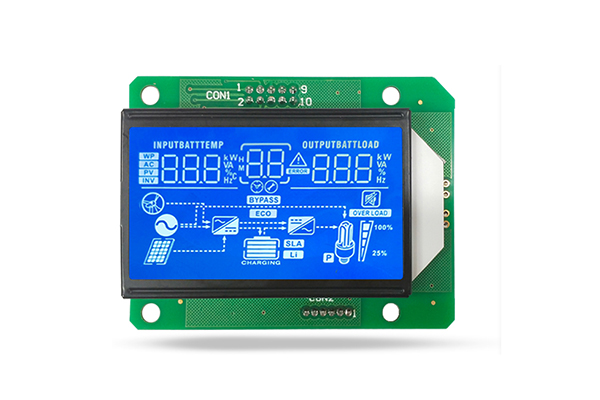

セグメントLCD表示: 数値、記号、単位などの固定コンテンツをあらかじめ設計された「セグメント」で表示するLCD。各「セグメント」は独立した電極です。数字や文字の単純な表示のみに使用できます。
グラフィックLCDディスプレイ: 任意のテキスト、グラフィックス、または画像を表示できる多数の独立したピクセル (ドット) で構成されるマトリックス。ピクセルは通常、行、列駆動方式で制御されます。たとえば、128×64 ドットマトリクスの LCD 画面には、縦に 64 個、横に 128 個のドットがあり、合計 128×64 ドットになります。以下の図に示すように。
セグメント液晶ディスプレイとグラフィック液晶ディスプレイの表示原理
| アイテム |
セグメントLCD表示 |
グラフィックLCDディスプレイ |
| 原理 |
固定セグメントの導電領域は通電後に現れます。たとえば、「8」は 7 つのセグメントで構成されます。 |
いくつかの行と列の交差によって形成されるピクセル マトリクスは、各点を個別に制御できます。 |
| 命令 |
駆動電極数が少ない |
行および列ドライバーICが必要です |
| 駆動方式 |
スタティックドライブまたは単純な多重化 |
動的行および列スキャンドライバー |
代表的な用途
セグメントLCDディスプレイ：電子秤、時計、電卓、家電パネル、インストルメントパネル
グラフィックLCDディスプレイ：産業用制御機器、医療機器、POS機、計測器、車載ディスプレイ、中国語メニューインターフェースなど
セグメント表示とグラフィック表示はどのように選択すればよいですか？
それはプロジェクトの要件によって異なります。
選択中セグメントコード LCD 画面:
1. 表示されるコンテンツは固定されており、制限されています (数字、いくつかの単語、アイコンなど)。
2. コストに非常に敏感であり、大規模な生産が必要です。
3. 消費電力に対する要件が非常に高く、デバイスは長時間バッテリーから電力を供給する必要があります。
4. 漢字や複雑なグラフィックを表示する必要はありません。
グラフィック LCD 画面の選択:
1. 漢字、可変文字列、ダイナミックグラフィックスまたはアニメーションを表示する必要がある
2. ユーザー操作や外部入力に応じて表示内容を頻繁に変更する必要がある
3. UI インターフェイスの美的魅力と対話性には要件があります。
プロジェクト用のセグメント液晶ディスプレイおよびグラフィックドット液晶ディスプレイをお探しの場合は、JDA チームにお問い合わせください。当社の公式ウェブサイトへようこそ:www.jda-display.com
