セグメントLCDディスプレイの動作原理は何ですか?

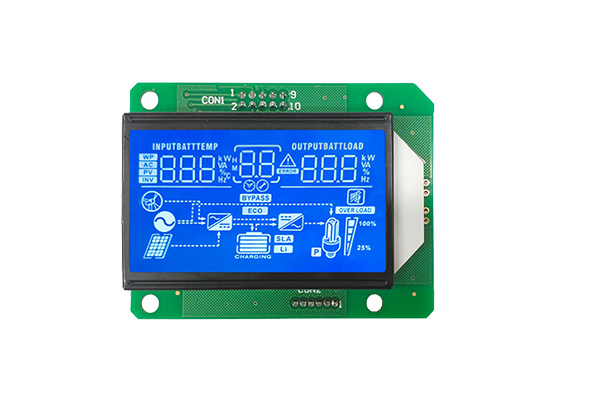

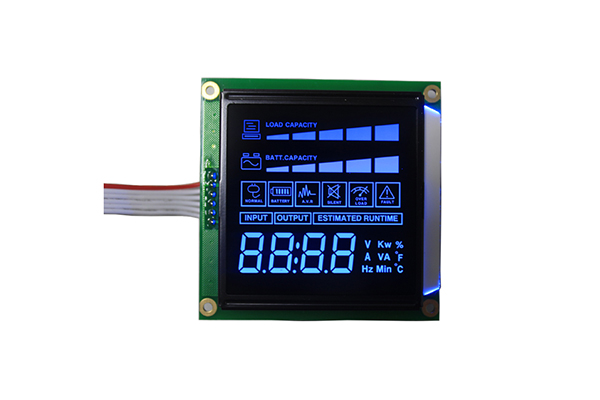

のセグメント液晶画面は、数字、文字、記号などの単純な情報を表示するために使用される LCD ディスプレイの一種です。その特徴は次のとおりです。

固定表示内容:各ピクセルは固定された表示内容に対応しており、自由に変更することはできません。

シンプルな構造:上下のガラス基板、液晶材料、電極で構成されており、低コストです。

低消費電力:駆動に必要な電流は微弱であり、消費電力は非常に低いです。

広く応用されている:車載計器、電子秤、時計などの製品に多く使用されています。

1. 基本構造

セグメント LCD ディスプレイは主に次の部分で構成されます。

１）偏光フィルム（上下１枚）：これら２枚の偏光フィルムの偏光方向は互いに直交している（例えば、上のフィルムが垂直方向、下のフィルムが水平方向）。

2) ガラス基板（上下各1枚）：透明ITO電極を搭載。

3) 透明電極:

A. 共通電極: ガラスの 1 枚に位置し、画面全体で共有されます。

B. セグメント電極: 別のガラス上に配置され、数字の「8」の各ストロークなど、表示したい固定形状にエッチングされます。 「8」の文字は通常 7 つのセグメント (7 つの独立した電極) で構成されます。

4) 液晶材料: 2 枚のガラス間のわずかな隙間に充填されます。

5) バックライト パネル/リフレクター: 最下層に位置し、光源を提供します。セグメントコード画面自体は発光せず、逆光または周囲光の反射によってのみ表示されます。

2. 駆動モード：AC AC駆動

LCD は DC に長時間さらさないでください。そうしないと、LCD 構造が損傷します。

したがって、セグメントコード表示はAC駆動（通常1～100Hz）を使用します。

運転方法には次のようなものがあります。

A. スタティック ドライブ: 高コントラストですが、複数のピンを備えています。

B.ダイナミックドライブ（1/2、1/3、1/4 Dutyなど）：一般的に使用され、ピン数が削減されます。

原則の概要

セグメント LCD ディスプレイの動作原理は次のように要約できます。特定の形状の電極 (セグメント) 間の電圧を制御することにより、対応する領域の液晶分子の配置が変更され、バックライトを選択的に通過させるかどうかを選択して、固定の数字、記号、またはパターンを表示できます。

セグメントコードスクリーンは、液晶分子を使用して電圧で光路を変更し、ACを通じて特定の電極を駆動し、対応する黒色のセグメントを表示して数字や記号を形成する非ドットマトリックスディスプレイです。
