シリアル ポート ディスプレイとは何ですか、そしてなぜそれが最新の組み込みシステムに不可欠になっているのか

最新の組み込みシステムでは、ユーザー インターフェイスは効率的で応答性が高く、統合が容易である必要があります。あSシリアルポート表示は、開発の複雑さを軽減しながらマイクロコントローラーとディスプレイ モジュール間の通信を簡素化するため、エンジニアやメーカーの間でますます人気のあるソリューションになっています。

この包括的なガイドでは、シリアル ポート ディスプレイとは何か、その仕組み、および産業機器、スマート デバイス、医療機器、IoT アプリケーションで広く使用されている理由について説明します。また、そのアーキテクチャ、通信プロトコル、利点、統合のヒントについても説明します。さらに、比較表、実装ガイドライン、よくある質問への回答も提供します。

組み込みデバイスを設計していて、信頼性の高いディスプレイ ソリューションが必要な場合、この記事は、シリアル ポートがどのように表示されるかを理解するのに役立ちます。荊達開発を合理化し、ユーザーエクスペリエンスを向上させることができます。

目次

• 1. シリアルポートディスプレイとは何ですか?
• 2. シリアルポートディスプレイはどのように機能しますか?
• 3. 組み込みシステムでシリアル ポート ディスプレイが人気があるのはなぜですか?
• 4. シリアルポートディスプレイシステムの主要コンポーネント
• 5. ディスプレイで使用されるシリアル通信プロトコル
• 6. シリアルポートディスプレイを使用する利点
• 7. シリアルポートディスプレイと従来の LCD インターフェイス
• 8. シリアルポートディスプレイのアプリケーションシナリオ
• 9. プロジェクトにシリアル ポート ディスプレイを統合する方法
• 10. シリアルポートディスプレイを選択するためのベストプラクティス
• 11. シリアルポートディスプレイ技術の今後の動向
• 12. よくある質問

1. シリアルポートディスプレイとは何ですか?

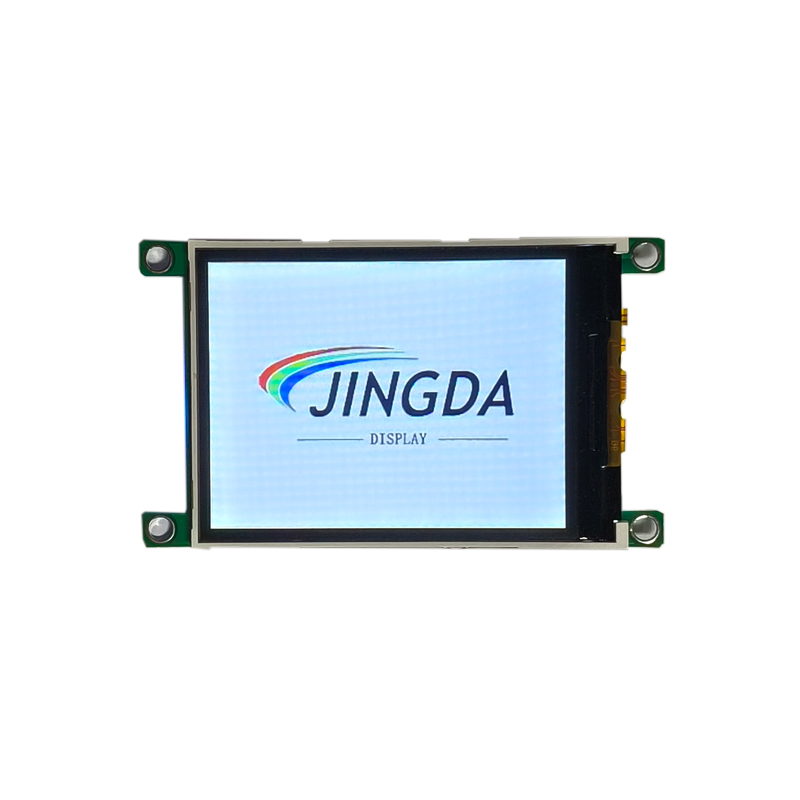

A シリアルポートディスプレイUART、RS232、TTL シリアルなどのシリアル通信インターフェイスを介してホスト コントローラーと通信するディスプレイ モジュールの一種です。開発者は、ピクセルや複雑なディスプレイ ドライバーを直接制御する代わりに、シリアル インターフェイス経由で単純なコマンドやデータを送信し、テキスト、グラフィックス、または UI 要素を表示します。

このアーキテクチャでは、ディスプレイ モジュール自体にグラフィックスのレンダリングとインターフェイスの管理を担当するプロセッサが内蔵されているため、メイン マイクロコントローラの作業負荷が大幅に軽減されます。

一般的なシリアル ディスプレイ モジュールには次のものがあります。

• TFTシリアルディスプレイ
• UART LCD ディスプレイ
• RS232産業用ディスプレイ
• HMIシリアルディスプレイ

などのメーカー荊達ヒューマン マシン インターフェイス (HMI) 開発を簡素化する産業グレードのシリアル ディスプレイ ソリューションを提供します。

2. シリアルポートディスプレイはどのように機能しますか?

シリアル ポート ディスプレイは、ホスト コントローラーとディスプレイ モジュール間の単純な通信ワークフローを使用して動作します。

基本的な作業プロセス

1. ホスト マイクロコントローラーは、UART またはシリアル インターフェイス経由でコマンドを送信します。
2. 表示モジュールはコマンドを受信します。
3. 内部プロセッサがコマンドを解釈します。
4. ディスプレイはテキスト、画像、または UI コンポーネントをレンダリングします。

ホスト システムは、ピクセル レベルの操作を処理する代わりに、次のような命令のみを送信します。

• 表示テキスト
• UIページを切り替える
• センサー値を更新する
• トリガーアニメーション

このアプローチにより、ファームウェアの複雑さが大幅に軽減され、システムの信頼性が向上します。

3. 組み込みシステムでシリアル ポート ディスプレイが人気があるのはなぜですか?

組み込みシステムの設計者は、処理能力、開発時間、システムの安定性の点で厳しい制約に直面することがよくあります。シリアル ポート ディスプレイは、これらの課題に対する実用的な解決策を提供します。

人気の主な理由

• 最小限の MCU リソース消費
• シンプルなコマンドベースの制御
• 迅速な UI 開発
• 開発コストの削減
• ファームウェアの複雑さの軽減

これらの利点により、シリアル ディスプレイ モジュールは産業機器、家庭用電化製品、スマート デバイスで広く使用されています。

4. シリアルポートディスプレイシステムの主要コンポーネント

一般的なシリアル ポート ディスプレイ システムは、いくつかの主要なハードウェア コンポーネントとソフトウェア コンポーネントで構成されます。

最近のディスプレイには、フォント、画像、UI テンプレート用のストレージが内蔵されていることがよくあります。

5. ディスプレイで使用されるシリアル通信プロトコル

シリアル ポート ディスプレイは通常、アプリケーションに応じて複数の通信プロトコルに依存します。

共通プロトコル

• UART
• RS232
• RS485
• TTLシリアル

プロトコルの選択は、通信距離、ノイズ耐性、システム アーキテクチャによって異なります。

6. シリアルポートディスプレイを使用する利点

シリアル ポート ディスプレイには、従来のディスプレイ インターフェイスと比較して、いくつかの技術的および商業的な利点があります。

技術的な利点

• CPU 使用率が低い
• シンプルなコマンドプロトコル
• 配線の複雑さの軽減
• 内蔵グラフィックス処理
• システムの安定性の向上

開発上の利点

• 開発サイクルの短縮
• ファームウェアのコーディングが少なくなる
• 簡単なUIカスタマイズ
• エンジニアリングコストの削減

このため、シリアル ディスプレイはスタートアップと大規模な工業製品開発の両方に最適です。

7. シリアルポートディスプレイと従来の LCD インターフェイス

表が示すように、シリアル ディスプレイは優れたインターフェイス機能を維持しながら、開発を大幅に簡素化します。

8. シリアルポートディスプレイのアプリケーションシナリオ

シリアル ポート ディスプレイは、その柔軟性と信頼性により、多くの業界で使用されています。

一般的なアプリケーション

• 産業用オートメーション機器
• スマートホームのコントロールパネル
• 医療機器
• 検査機器
• エネルギー監視システム
• IoTデバイス
• 業務用自動販売機

これらのアプリケーションには、安定した通信、簡単な UI アップデート、信頼性の高い長期的な動作が必要です。

9. プロジェクトにシリアル ポート ディスプレイを統合する方法

シリアル ポート ディスプレイの統合は比較的簡単です。

一般的な統合手順

1. ディスプレイのサイズと解像度を選択します
2. シリアルインターフェースをMCUに接続します
3. ボーレートと通信設定を構成する
4. UIインターフェースをデザインする
5. コマンドを送信してディスプレイを制御する

ほとんどのメーカーは、エンジニアが導入前にインターフェイスを視覚的に設計できる構成ツールを提供しています。

10. シリアルポートディスプレイを選択するためのベストプラクティス

適切なディスプレイモジュールを選択することは、製品のパフォーマンスと長期的な信頼性にとって不可欠です。

考慮すべき要素

• ディスプレイ解像度
• タッチ機能
• 通信プロトコル
• 動作温度
• 工業認証
• ソフトウェアサポート

などの経験豊富なメーカーとの連携荊達互換性、信頼性、専門的な技術サポートを保証します。

11. シリアルポートディスプレイ技術の今後の動向

組み込みシステムが進化するにつれて、シリアル ディスプレイ技術はいくつかの分野で向上し続けています。

新しいトレンド

• より高解像度のTFTパネル
• 統合されたタッチコントローラー
• 改良されたUIデザインツール
• IoTとクラウド接続
• AI対応デバイスインターフェイス

これらのイノベーションにより、スマート デバイスや産業オートメーションにおけるシリアル ポート ディスプレイの役割がさらに拡大します。

12. よくある質問

シリアル ポート ディスプレイの主な目的は何ですか?

その主な目的は、複雑なグラフィカル プログラミングではなくシリアル コマンドを使用して、マイクロコントローラーとディスプレイ間の通信を簡素化することです。

シリアルポートディスプレイには強力なマイクロコントローラーが必要ですか?

いいえ。最大の利点の 1 つは、ディスプレイ モジュールが内部でグラフィックス処理を処理するため、MCU の処理要件が軽減されることです。

シリアル ディスプレイは産業環境に適していますか?

はい。多くの産業用デバイスは RS232 や RS485 などのシリアル通信プロトコルを使用しているため、シリアル ディスプレイは産業用制御システムと高い互換性を持っています。

シリアルポートディスプレイはタッチスクリーンをサポートできますか?

はい。最新のシリアル ディスプレイ モジュールの多くには、静電容量式または抵抗膜式タッチ機能が組み込まれており、対話型のユーザー インターフェイスが可能になります。

シリアル ディスプレイ用の UI インターフェイスの開発は難しいですか?

ほとんどのメーカーは、エンジニアが大規模なコーディングを行わずにインターフェイスを迅速に設計できるようにするグラフィカル UI ツールを提供しています。

結論

シリアル ポート ディスプレイは、組み込みシステム インターフェイス設計に強力かつシンプルなソリューションを提供します。グラフィックス処理をディスプレイ モジュールにオフロードすることで、エンジニアはプロフェッショナルで応答性の高いユーザー インターフェイスを提供しながら、コア システムの機能に集中できます。

開発の複雑さの低さ、信頼性の高い通信、迅速な統合などの利点により、シリアル ディスプレイは最新のデバイスの標準的な選択肢になりつつあります。などの信頼できるメーカーを選ぶ荊達高品質のハードウェア、安定したパフォーマンス、専門的なエンジニアリング サポートを保証します。

組み込み製品を開発していて、開発作業負荷を軽減しながらデバイス インターフェイスを強化したい場合、高度なシリアル ディスプレイ ソリューションを検討することは賢明な一歩です。
