LCD ディスプレイはどのように動作するのですか?

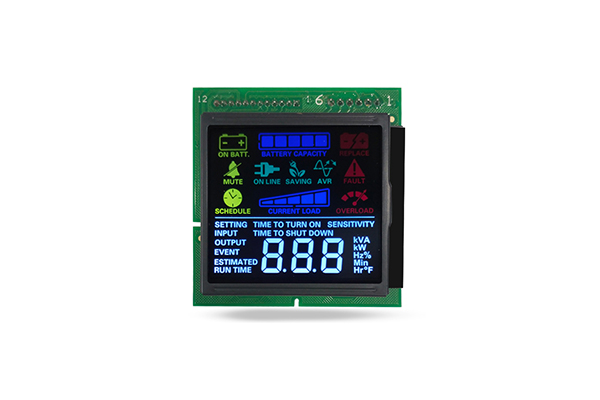

現代の家電業界では、液晶ディスプレイこのテクノロジーは、何十年にもわたってアップグレードが繰り返された後でも、最も成熟し、コスト効率が高く、広く適用されているフラット パネル ディスプレイ ソリューションの 1 つです。産業用制御機器、車載計器、家庭用電化製品から商用端末やポータブル電子機器に至るまで、LCD 製品は低消費電力の産業シナリオや高解像度の商用ディスプレイ分野をカバーしています。

LCD は、液晶光電効果に基づいたパッシブ光変調ディスプレイ技術です。 LCD ディスプレイの最も重要な特徴は、液晶材料自体が可視光を発しないことです。すべての画面画像、文字、色の変化は、電界作用による液晶分子の規則的な配列変化を通じて外部バックライトの透過率を調整することによって実現されます。このパッシブ調光モードは、LCD ディスプレイの低消費電力、高い安定性、長寿命を決定し、LCD と自発光ディスプレイ技術の根本的な違いも形成します。

標準LCDディスプレイシステムのコアコンポーネント構造

LCD ディスプレイの完全な動作システムは、複数の層の光学構造部品と電子駆動部品で構成されています。主に下から上に、バックライトユニット、下部偏光板、ITO電極付きガラス基板、液晶層、カラーフィルター層(カラーLCDのみ)、上部偏光板、保護カバープレートで構成されています。

バックライトユニット

パッシブ表示デバイスとして、液晶ディスプレイ安定した均一な可視光源を提供するためにバックライトユニットに完全に依存しています。バックライトユニットは、主に光源、導光板、拡散板、反射フィルム、輝度向上フィルムを含むディスプレイ構造全体の下部に位置します。初期の LCD 製品は光源として CCFL 冷陰極蛍光ランプを使用していましたが、現代の主流の LCD 製品は LED バックライト ソリューションを採用しており、低消費電力、小型体積、長寿命、高い輝度均一性という利点があります。

偏光子アセンブリ

偏光板は光の透過を制御する重要な光学部品で、下部偏光板と上部偏光板に分かれており、それぞれ下部および上部のガラス基板の外面に取り付けられています。自然光は、複数の方向に振動する無偏光の光です。下部偏光子は不規則な振動光をすべて除去し、単一方向の直線偏光のみを保持し、標準化された入射光を液晶層に提供します。

初期状態では上下の偏光板の光軸が直交した状態に設定されており、光スイッチ制御を実現するための核となる光学構造となっている。

液晶セル層

液晶セル層は、LCD ディスプレイの中核となる機能層であり、2 層の極薄透明ガラス基板の間に液晶材料を封入して形成されます。 2枚のガラス基板の内側には透明なITO導電性電極と配向膜がめっきされています。配向膜は、液晶分子の初期配列方向を制限し、電圧無印加状態において液晶分子を規則的にねじれた配列を示すことができる。共通のTN(Twisted Nematic)液晶構造主流の LCD 製品で採用されている液晶分子は、上部基板と下部基板の間に 90 度ねじれた液晶分子構造を形成できます。これは、従来の LCD ディスプレイの古典的な光学スイッチング構造です。

駆動および制御コンポーネント

液晶分子の正確な配置調整は、プロ仕様の回路の正確な駆動と切り離すことはできません。これは、デバイスの核となる電子部品でもあります。LCMモジュール。駆動システムには、駆動IC、タイミング制御回路、行走査回路、列走査回路、信号処理回路が含まれます。 LCDパネルの各画素ユニットは独立した制御回路に対応します。行と列のスキャンを通じて、システムは各ピクセルに異なる電圧信号をリアルタイムで入力し、各ピクセルの独立した輝度制御を実現します。

LCDディスプレイの完全な動作メカニズム

液晶ディスプレイの作業工程これは、光の生成、偏光、電界変調、光透過スクリーニング、および画像復元の連続サイクルです。プロセス全体は完全に物理的な光電変化に基づいており、化学反応は行われないため、表示プロセスの安定性と再現性が高くなります。以下は、LCD ディスプレイの動作原理と光学的および電気的特性を組み合わせた段階的な詳細分析です。

光源出力と偏光処理

まず、バックライトユニットのLED光源は均一に散乱した可視光を放射します。導光板と拡散板で均一化・反射された後、安定した面光源が形成され、下部偏光板に作用します。下部の偏光子は、偏光していない自然光をフィルタリングし、一方向の直線偏光に変換します。このとき、光の振動方向は単一となり、その後の液晶変調の基礎となります。

電圧フリー状態: 光透過と明るい画素形成

ある画素ユニットのITO電極に駆動電圧が印加されないとき、液晶セル内の液晶分子は、配向膜の制限により初期の90度ねじれ配列を維持する。直線偏光がツイスト液晶層を通過すると、分子配列に同期して光の偏光方向が90度回転します。回転後、光の偏光方向は上部偏光子の光軸と完全に一致するため、光は上部偏光子と保護カバープレートをスムーズに通過し、最終的に画面上に明るい状態を表示します。

電圧印加状態:遮光と暗画素形成

システムが画素電極に特定の駆動電圧を入力すると、上下のガラス基板の間に電界が形成されます。電界の力によって駆動され、ねじれた液晶分子は徐々に偏向し、電界方向に沿って垂直に配列します。このとき、液晶層のねじれ構造は消失し、液晶分子は光の偏光方向を回転させる能力を失う。液晶層を通過する直線偏光は元の振動方向を保ち、上部偏光板の光軸に対して完全に垂直になります。光は完全に遮断されて透過できず、ピクセルは純粋な黒の状態を示します。
