LCDディスプレイにおけるCOGおよびCOBテクノロジーの利点

優れた LCD ディスプレイ品質と現代の構造の多様性において液晶画面、パッケージングおよび接着技術は、製品の性能、サイズ、耐久性、アプリケーションの拡張性を最適化する上で決定的な役割を果たします。すべての主流の LCD ボンディング ソリューションの中で、COG (チップ オン ガラス) と COB (チップ オン ボード) は最も広く採用されている 2 つのコア テクノロジであり、それぞれ独自の構造設計と、さまざまなアプリケーション シナリオに適した利点を備えています。

COGテクノロジーとは何ですか?

COG (Chip on Glass) テクノロジーは、小型化されたベアチップボンディングプロセスです。未パッケージのLCDドライバICを透明ガラス基板に直接実装しています。液晶画面超微細なはんだバンプと異方性導電フィルム（ACF）による。このプロセスにより、従来のパッケージ化されたチップ、ピンヘッダー、および中間の PCB 接続構造が不要になり、ドライバーチップと LCD ガラスパネルの直接統合が実現します。小型かつ高精度の表示デバイスに適した、軽量で高度に統合された接合技術です。

COGテクノロジーとは何ですか?

COG (Chip on Glass) テクノロジーは、小型化されたベアチップボンディングプロセスです。未パッケージのLCDドライバICを透明ガラス基板に直接実装しています。液晶画面超微細なはんだバンプと異方性導電フィルム（ACF）による。このプロセスにより、従来のパッケージ化されたチップ、ピンヘッダー、および中間の PCB 接続構造が不要になり、ドライバーチップと LCD ガラスパネルの直接統合が実現します。小型かつ高精度の表示デバイスに適した、軽量で高度に統合された接合技術です。

COBテクノロジーとは何ですか?

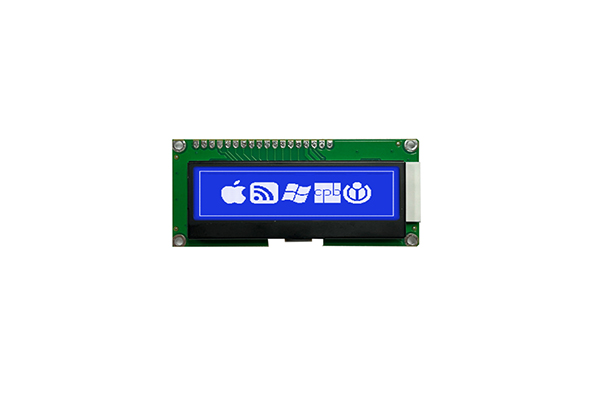

COB (チップ オン ボード) テクノロジーは、古典的なボードレベルのチップ ボンディング ソリューションです。最初にベアドライバーICをカスタムPCB回路基板に接着し、次にフレキシブル回路またははんだ付けプロセスを通じてPCB基板とLCDガラスパネル間の電気接続と固定アセンブリを実現します。この技術の中核的な特徴は、ドライバー チップが PCB 基板に搭載されていることです。これにより、安定した回路サポートとチップの構造的保護が提供され、産業環境や強度の高い作業環境に適した高安定性、高負荷のディスプレイ ボンディング ソリューションとなります。

COG LCD テクノロジーの利点

COG は、ポータブル、小型、高精度のソリューションとして推奨されています。液晶ディスプレイ。その利点は主に、構造の最適化、性能の向上、シーンへの適応性、および中小規模のバッチ生産における包括的なコスト管理に反映され、超薄型および軽量ディスプレイ端末の市場ギャップを埋めます。

1. デバイスの可搬性を最大限に高める超薄型・超軽量構造の最適化

COG テクノロジーの最も顕著な利点は、その非常にコンパクトな構造です。 COG は、ベアチップを LCD ガラス基板に直接接合することにより、従来の接合プロセスで必要とされたかさばる PCB キャリアと冗長な接続コンポーネントを完全に除去します。工業用テストデータによると、COG LCD モジュールは、同じ仕様の従来の COB LCD モジュールよりも 30% スリムで 45% 軽量です

2. 信号伝送路が短く、安定した高精度な表示性能を実現

信号伝送の安定性は LCD ディスプレイ品質の重要な指標であり、COG テクノロジーは信号伝送において固有の利点を持っています。ドライバーICは中間回路の変換や伝送リンクを介さずにLCDガラス電極に直接取り付けられるため、信号伝送経路が大幅に短縮されます。この超短伝送構造により、伝送時の信号の減衰、遅延、干渉損失を効果的に低減し、表示信号の高忠実度伝送を保証します。

3. 高集積化・省スペース化

COGチップ直付け方式により表示モジュールの高集積化を実現。ドライバーチップは追加の外部スペースをほとんど占有しないため、電子機器の内部組み立てスペースが大幅に節約されます。小型センサー、スマート ホームの小型ディスプレイ画面、自動車計器の補助画面など、内部スペースが非常に限られたコンパクトなデバイスの場合、COG LCD は狭い設置スペースに完全に適応し、バッテリーやセンサーなどの他のコア コンポーネントのためにより多くのスペースを残すことができます。

COB LCD テクノロジーの主な利点

COB テクノロジーは、成熟した基板レベルの接合と PCB キャリア構造に依存しており、構造の安定性、環境適応性、耐荷重、大規模量産において独自の強みを示しています。産業グレードのLCDディスプレイ、大型ディスプレイ機器、過酷な使用条件のデバイス向けの主流の接着ソリューションです。

1. 優れた構造安定性と機械的衝撃耐性

COB テクノロジーの最大の核となる利点は、その超構造の安定性です。ドライバー IC は専門的なボンディングおよびカプセル化技術によって高剛性 PCB 基板上に固定されており、PCB 基板はチップに強力な機械的サポートと構造的保護を提供します。

2. 強い環境適応力

産業用機器や屋外表示端末は、多くの場合、高温、低温、高湿度、粉塵などの極端な環境で動作する必要があります。COB技術COG技術の耐環境性不足を補う優れた環境適応性を備えています。 COB モジュールの PCB キャリアは優れた耐熱性と絶縁特性を備えており、完全にカプセル化されたチップ構造により、外部の湿気、塵、腐食性ガスを効果的に隔離できます。

3. 優れた構造安定性

COB テクノロジーの最大の核となる利点は、その超構造の安定性です。ドライバーICは専門的な接着および封止技術によって高剛性PCB基板上に固定されており、PCB基板はチップに強力な機械的サポートと構造的保護を提供します。COB LCDディスプレイは、安定した動作条件を長期間維持できます。 COBボンディングのプロフェッショナルな接着カプセル化プロセスにより、チップと回路構造を全方向に固定できます。

4. 強い環境適応力

産業用機器や屋外表示端末は、多くの場合、高温、低温、高湿度、粉塵などの極端な環境で動作する必要があります。 COB テクノロジーは優れた環境適応性を備えており、COG テクノロジーの不十分な耐環境性を補っています。テストデータでは、標準の COB LCD ディスプレイが -30℃ ～ +80℃ の広い温度範囲で安定して動作し、カスタマイズされた産業グレードの COB ディスプレイがより極端な温度環境に適応できることが示されています。

COG および COB LCD テクノロジーの相補的な利点

COG技術とCOB技術には絶対的な優劣はなく、その応用価値がシナリオマッチングに反映されます。

COG技術ウェアラブルスマートデバイス、ポータブル医療機器、小型センサーディスプレイ、スマートホーム小型スクリーン、プロトタイプ開発製品など、ポータブル小型デバイス、カスタマイズされた少量バッチ製品、厚さと重量に対する高い要件を持つ機器に適しています。超薄型、軽量、高精度、初期の研究開発コストが低いという利点により、このような製品の個別化および小型化の開発ニーズに完全に対応できます。

COB技術は、産業用制御ディスプレイ、車載計装画面、屋外監視ディスプレイ、商業広告画面、家電ディスプレイなど、産業用機器、大型ディスプレイ、高信頼性端末製品、量産標準化機器に最適です。高い安定性、強力な耐環境性、豊富な拡張性、低量産コストにより、産業用および商業用ディスプレイ機器の長期安定稼働と経済的な生産が保証されます。
