タッチパネルのフルラミネート、セミラミネートとは何ですか？
現代では液晶ディスプレイ業界, TFTディスプレイタッチ スクリーンと LCD ディスプレイのラミネート技術は、視覚的な鮮明さ、タッチ感度、構造的耐久性、環境適応性など、製品の中核となる性能を決定します。産業用制御機器、商用ディスプレイ端末、家庭用電化製品および自動車用ディスプレイスクリーンでは、フルラミネートとセミラミネートが市場を支配する 2 つの主流の接着プロセスです。ほとんどのバイヤーとエンジニアは、構造的な違い、性能の差、コストの変動、アプリケーションシナリオを区別するのに苦労しており、多くの場合、不適切な製品選択や使用コストの増加につながります。
タッチスクリーンラミネート技術の基本概要
タッチ スクリーン ラミネートとは、タッチ センサー パネル、カバー ガラス、LCD ディスプレイ モジュールを専門の光学接着剤と精密機器を使用して貼り合わせるプロセスを指します。主な目的は、ディスプレイ画面の構造層を固定し、光伝送性能を最適化し、タッチ信号出力を安定させることです。ラミネートプロセスの品質は、タッチ LCD ディスプレイデバイスの総合的な使用感と耐用年数に直接影響します。
タッチパネルのセミラミネート（フレームラミネート）とは何ですか？
セミラミネーションは一般にフレームラミネーションまたはエッジボンディングと呼ばれ、伝統的でコスト効率の高いタッチスクリーンとLCDディスプレイの貼り合わせプロセスです。その中心的な機能は、画面の境界部分のみで部分的に接着され、中央の表示領域ではタッチ パネルと LCD ディスプレイ モジュールの間に自然なエア ギャップが維持されることです。
セミラミネートタッチ LCD スクリーンの製造プロセスでは、メーカーは高強度の両面粘着テープまたはシール接着剤を使用して、タッチスクリーンのカバーガラスとセンサー層の 4 つの端を中央のフレームに固定します。LCDディスプレイモジュール。接着剤は画面の非表示黒枠領域にのみ作用し、可視表示領域全体には光学接着剤が充填されておらず、タッチ層とLCD表示層の間に完全な空気中間層を形成します。
フルラミネート構造とは何ですか？
フルラミネートディスプレイでは、光学接着剤がタッチセンサーと LCD パネルの間のあらゆるミクロンの空間を満たします。接着層により、全体の厚さはわずか 25 ～ 50 ミクロン (0.025 ～ 0.05 mm) 増加します。これにより、完成したモジュールは半ラミネートスクリーンよりも約 0.1 mm ～ 0.7 mm 薄くなります。
フルラミネートで使用される接着剤は次のいずれかです。
1. OCA（光学透明接着剤）: 層の間に貼り付けられる、プレカットされた固形粘着フィルムです。この方法はより高速で、硬化時間が不要で、コンポーネントへの熱応力が最小限に抑えられます。35 OCA は通常、小型のディスプレイに使用されます。
2. OCR（光学透明樹脂）: 液体接着剤を塗布し、UV 硬化させます。この方法は曲面や凹凸のある表面に対応でき、大型ディスプレイによく使用されます。
OCA、OCRともに90％を超える光透過率を実現し、表示の鮮明さと明るさを保ちます。

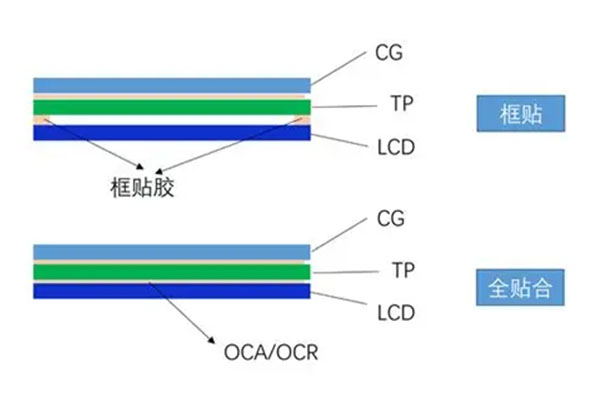

フルラミネーションとセミラミネーション: コアパラメータの比較
2 つのプロセスの違いを直感的に区別するために、次の主要なパラメータの比較では、構造、パフォーマンス、コスト、メンテナンス、およびアプリケーションの寸法をカバーし、タッチ スクリーンとタッチ スクリーンのすべての主要な評価指標をカバーしています。液晶ディスプレイ選択。
内部構造としては、セミラミネーションはボーダーボンディング＋ミドルエアギャップ、フルラミネーションはエアギャップゼロの全面シームレスボンディングとなっています。光透過率はセミラミネートで80%～85%、フルラミネートでは90%以上に達することもあります。タッチの反応速度については、セミラミネートは若干の遅れがありますが、フルラミネートは瞬時に反応します。防塵・防水性の点では、セミラミネートは防塵・防水性に劣り、ホコリや水分が侵入しやすいのに対し、フルラミネートは密閉性に優れています。製造コストの点では、セミラミネートは安く、フルラミネートは高くなります。メンテナンスの難易度としては、セミラミネートは修理が容易で低コスト、フルラミネートは修理が難しく、コストが高くなります。寿命に関しては、セミラミネートは比較的短く、フルラミネートはより長く安定しています。
まとめ
フルラミネートとセミラミネートは、タッチスクリーンと液晶ディスプレイ産業、それぞれに独自の利点と適用可能なシナリオがあります。セミラミネートは、低コストと容易なメンテナンスに依存して中級から低級のディスプレイ市場を占め、ほとんどの通常のディスプレイ機器の基本的な使用ニーズを満たします。フルラミネートは、シームレスな統合、優れた光学性能、高精度のタッチ、強力な耐環境性に依存しており、ハイエンドのディスプレイ機器に推奨されるプロセスとなっています。
