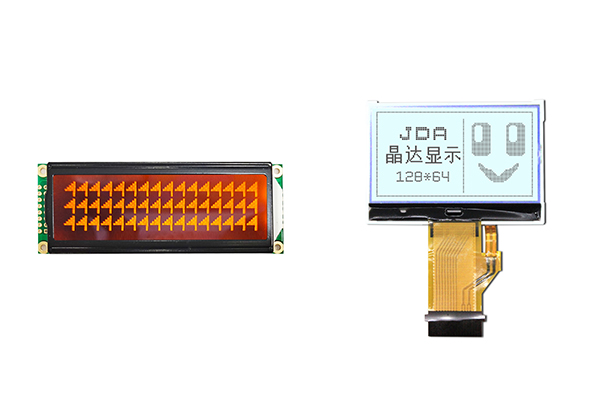

LCD COG ディスプレイと LCD COB ディスプレイの利点は何ですか?

電子デバイスが小型化、スマート化、エネルギー効率の向上を続けるにつれて、ディスプレイ技術は現代のアプリケーションの増大する需要を満たすために進化する必要があります。最も広く使用されているモノクロ LCD テクノロジには、COG ディスプレイ (チップ オン ガラス) と COB ディスプレイ (チップ オン ボード) があります。どちらのテクノロジーも、産業、医療、消費者、およびスマート デバイスのアプリケーションにおいて信頼できるソリューションとしての地位を確立しています。プロフェッショナルとして液晶ディスプレイメーカー, Jingda Displayは、COGディスプレイおよびCOBディスプレイのカスタマイズにおける豊富な製造経験を持ち、複数の業界の世界中の顧客に信頼性の高いディスプレイ製品を提供しています。

LCD COG ディスプレイとは何ですか?

COGディスプレイ（Chip On Glass）は、LCDパネルのガラス基板上にドライバICを直接貼り付けたLCDモジュールです。これにより、コントローラー チップを取り付けるための別個の PCB が不要になります。この技術により、ディスプレイ アセンブリで使用されるコンポーネントの数を減らしながら、よりコンパクトな設計が可能になります。

COG ディスプレイの構造。一般的な COG ディスプレイは次のもので構成されます。

1.LCDガラスパネル

2.ドライバーICをガラスに直接実装

3.フレキシブルプリント基板（FPC）

4.偏光板

5.バックライトシステム（オプション）

コントローラーがガラス上に直接組み込まれているため、モジュール全体がより薄く、より軽く、よりコンパクトになります。

の利点COGディスプレイ

1.COG ディスプレイは、その超薄型設計、高い安定性、優れた表示性能、および大量生産における長期的なコスト上の利点により、ハイエンドの小型電子製品に推奨されるソリューションとなっています。 Jingda ディスプレイは、COG ディスプレイの ACF ボンディングプロセスと金線アライメント技術を最適化し、製品の歩留まりと環境適応性をさらに向上させ、高精度ディスプレイシナリオにおける COG ディスプレイの競争力を高めます。

2.COGディスプレイの最大の核となる利点は、その高度に統合された構造です。 ICチップをガラス基板に直接取り付けることにより、PCB基板とコネクタの積層構造を取り除き、ディスプレイモジュール全体の厚さと境界幅を大幅に削減します。従来の COB ディスプレイ モジュールと比較して、COG ディスプレイの厚さを 30% ～ 50% 薄くすることができ、画面周辺部の狭ベゼル設計を実現できるため、端末機器の画面占有率が効果的に向上します。この利点は、スペースサイズに厳しい制限があるポータブルで小型化された電子製品にとってはかけがえのないものです。

3.COGディスプレイの信号伝送経路は非常に短いです。ドライバーICはガラス電極に直接接続されており、PCB回路やフレキシブルケーブルの長距離伝送による信号の減衰、遅延、電磁干渉を回避します。これにより、COG ディスプレイは、より均一な画面の明るさ、より高い減色精度、より鮮明な画像の詳細を表示できるようになります。特に高解像度の小型 LCD スクリーンの場合、COG パッケージングは​​ゴースト、色かぶり、エッジのぼやけなどの表示の問題を効果的に排除します。さらに、COGディスプレイの一体構造により、機械的な接続箇所やはんだ付け箇所が減少し、振動、温度変化、機械的摩擦による接触不良の故障率が大幅に低下し、ディスプレイの長期動作安定性が大幅に向上しました。

COBディスプレイとは何ですか?

LCD COB ディスプレイ、つまりチップ オン ボード ディスプレイは、伝統的で成熟したパッケージング プロセスです。その主な特徴は、ドライバ IC チップを専用の PCB 回路基板に実装し、はんだ付けと封止によって回路導通を完了し、フレキシブル コネクタを介して PCB 基板と LCD ガラス スクリーンを接続することです。 COB ディスプレイ (Chip On Board) とは、ドライバー IC がプリント基板 (PCB) に直接実装され、エポキシ樹脂で保護されている LCD モジュールを指します。 COB テクノロジーは LCD 業界で数十年にわたって使用されており、依然として信頼性の高いソリューションです。

COG LCDディスプレイの利点

1.COGディスプレイの高精度かつ超薄型の位置決めとは異なり、LCD COBディスプレイは、そのシンプルなプロセス、強力な拡張性、便利なメンテナンス、および低小バッチカスタマイズコストに依存しており、産業用制御、家電製品、大型ディスプレイ機器においてかけがえのない地位を占めています。これは、中級およびローエンドのディスプレイ シナリオおよびスペースに制限のない機器向けの、コスト効率が高く適応性の高いディスプレイ パッケージング ソリューションです。

2.LCD COB ディスプレイの生産プロセスは成熟していてシンプルであり、生産設備とプロセス技術の要件が低くなります。 IC チップは、従来のはんだ付けおよびカプセル化技術によって PCB 基板に実装され、その後の回路変更やパラメータのデバッグがより柔軟になります。小ロットのカスタマイズされたディスプレイ製品や新製品のプロトタイプ開発段階では、COB ディスプレイは、短い納期サイクルと低いデバッグコストで、サンプル生産とスキーム調整を迅速に完了できます。

3.COBディスプレイのPCBボード構造は、製品要件に応じて自由に拡張でき、タッチ制御、バックライト調整、信号スイッチングなどのより機能的な回路をボードに統合するのに便利です。多機能・大型表示モジュールとの親和性が高いです。放熱の点では、PCB 基板の放熱面積が大きく、熱伝導性能が優れています。

Jingda ディスプレイを選ぶ理由

Jingda Display は、世界中の顧客向けにカスタマイズされたディスプレイ ソリューションを専門とする信頼できる LCD メーカーです。

Jingda ディスプレイを使用する利点は次のとおりです。

1.10年以上のLCD製造経験

2.専門的なエンジニアリングサポート

3.カスタムCOGディスプレイ開発

4.カスタム COB ディスプレイ ソリューション

5.高速プロトタイピングサービス

6.競争力のある工場価格。

7.厳格な品質管理

8.グローバルテクニカルサポート

顧客がスマート デバイス用のコンパクトな COG ディスプレイを必要とする場合でも、産業用アプリケーション用の頑丈な COB ディスプレイを必要とする場合でも、Jingda ディスプレイは特定のプロジェクト要件に合わせた信頼性が高くコスト効率の高いソリューションを提供します。
