モノクロ LCD ディスプレイの消費電力に影響を与える要因は何ですか?

モノクロ液晶画面は、長い間、産業、商業、民生部門にわたる低電力電子デバイスのバックボーンとして機能してきました。複雑なカラー フィルタリングと高出力バックライト システムを必要とする TFT カラー LCD パネルの場合、モノクロ液晶ディスプレイは最小限のエネルギー オーバーヘッドでシンプルで高コントラストの視覚出力を提供します。卓越した電力効率により、産業用メーター、ウェアラブル ガジェット、スマート ホーム センサー、医療用携帯機器などを含むバッテリー駆動のデバイスに最適です。

モノクロ LCD ディスプレイは、現在でも最もエネルギー効率の高いディスプレイ技術の 1 つです。バッテリー寿命と消費電力が製品設計の決定を左右する時代において、これらのディスプレイの消費電力の原因を正確に理解することは、単なる学術的な作業ではなく、ポータブル デバイスの良し悪しを左右する重要な工学的考慮事項です。

1. 液晶パネルの構造設計仕様

モノクロ LCD パネルの固有の構造設計が、そのベースライン消費電力の基本的な決定要因となります。物理的寸法から表示モードやマトリクスの種類に至るまで、パネルのすべてのコアコンポーネントがエネルギー使用特性を直接形成します。駆動回路や動作環境が同じであっても、構造が異なるモノクロ LCD モジュールでは、消費電力に数倍の差が生じる場合があります。

1.1 画面サイズと画素密度

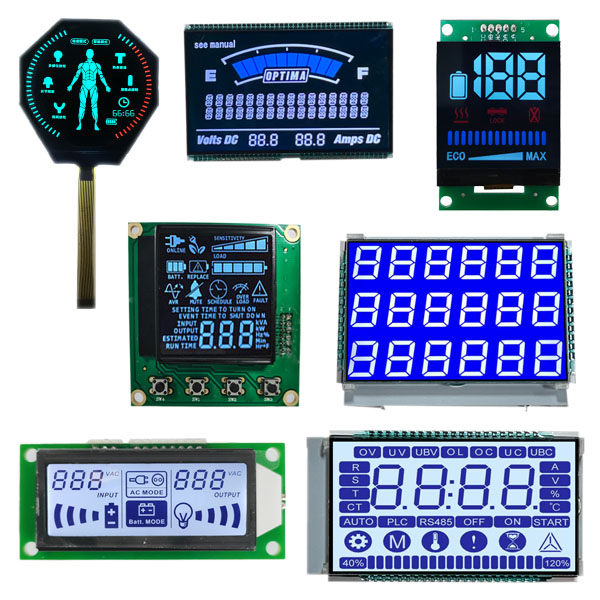

画面サイズは、モノクロ LCD の電力消費に影響を与える最も直感的な要因の 1 つです。標準的なモノクロ LCD 製品では、消費電力は有効表示領域と正の相関関係があります。パネルが大きくなると、より多くの液晶ピクセル、より多くの透明電極配線、およびより広い信号カバー領域が必要になり、これらすべてにより基本的な容量性負荷と静的電力損失が増加します。タイマーやメーターで広く使用されているセグメントタイプのモノクロ LCD ディスプレイの場合、2 インチ未満の小型パネルの有効電力消費は通常 1 ～ 5mW のみですが、中型の 3 ～ 5 インチのグラフィックモノクロ LCD ディスプレイは、通常の動作条件下で通常 10 ～ 30mW を消費します。

ピクセル密度も電力調整において重要な役割を果たします。 128×64、240×128、320×160 モデルなどの高解像度モノクロ LCD ディスプレイは、より高密度のピクセル アレイとより複雑な駆動回路を備えています。各ピクセルユニットには独立した信号スキャンと電圧制御が必要であり、全体の回路負荷と動的消費電力が増加します。対照的に、表示パターンが固定された低解像度セグメント LCD は、回路構造が単純で電力損失がはるかに低いため、超低電力スタンバイ シナリオに最適です。

1.2 表示光学モード

モノクロ LCD 画面は、反射型、透過型、半透過型という 3 つの主要な光学モードに分類され、それぞれの消費電力プロファイルが大幅に異なります。この分類が、異なるモノクロ ディスプレイ モジュール間に大きな電力差が生じる主な理由です。

1.3 マトリックス駆動方式

モノクロ液晶ディスプレイはパッシブマトリクス（PM）タイプとアクティブマトリクス（AM）タイプに分けられますが、低消費電力のモノクロ製品ではパッシブマトリクスが主流です。パッシブ マトリックス LCD ディスプレイは、ピクセル走査に行電極と列電極を共有する単純なクロスグリッド電極構造を特徴としています。これらは、ピクセル状態の切り替え中にのみ電力を消費し、最小限の静的電力で表示コンテンツを維持します。これが、低電力の利点の主な理由です。

2. バックライトシステム構成

ほとんどの透過型および半透過型モノクロ LCD ディスプレイ モジュールでは、バックライト システムが総消費電力の 70% ～ 90% を占めます。高出力の RGB バックライトを備えたカラー LCD ディスプレイとは異なり、モノクロ LCD は主に単色の LED バックライトを使用しますが、バックライトの量、明るさ、色温度、および駆動モードの違いがモジュールの全体的なエネルギー消費量を直接決定します。バックライト構成の最適化は、モノクロ LCD の電力損失を軽減する最も効果的な方法です。

2.1 バックライト LED の数とレイアウト

内蔵バックライト LED の数は消費電力と直線的に関係します。小型モノクロ LCD スクリーンは通常、動作電流と電力が低い 1 ～ 2 個の LED バックライト設計を採用しています。大型または均一性の高いディスプレイ モジュールでは、暗いコーナーを排除し、全画面の均一な明るさを確保するために、4 ～ 6 個以上の LED ビーズが必要です。 LED ビーズが追加されるたびに、バックライト システムの全体的な動作電流が増加し、総電力消費量が直接増加します。

バックライトのレイアウトも電力効率に影響します。薄型モノクロ LCD ディスプレイ モジュールで一般的に使用されるサイドマウント バックライト設計は、導光板を通して光を伝導し、光損失が少なく、消費電力が比較的低くなります。下部直下型バックライト レイアウトは光利用効率が高くなりますが、より多くの LED ビーズが必要となるため、同じ輝度基準の下で消費電力が高くなります。

2.2 バックライトの明るさ調整

バックライトの明るさは、モノクロ LCD の消費電力を最も柔軟に調整できる要素です。 LED バックライトの明るさは駆動電流によって制御されます。電流が大きいほど、輝度が高く、消費電力も高くなります。ほとんどのモノクロ LCD モジュールは、PWM (パルス幅変調) 調光またはアナログ電圧調光をサポートしています。最大輝度では、バックライトはピーク電力消費で定格電流で動作します。低輝度スタンバイモードでは、駆動電流が急激に低下し、バックライトの電力損失が 60% ～ 80% 削減されます。

ほとんどの産業用および家庭用電子機器は、日常の操作において最大の画面輝度を必要としません。可読性を確保することを前提としてバックライトの輝度を適切に下げると、デバイスのバッテリー寿命を大幅に延ばすことができます。超低電力スタンバイ シナリオの場合、画面が静止しているときに自動バックライト シャットダウン ロジックを構成すると、無効な電力損失をさらに排除できます。

2.3 バックライト動作モード

バックライト モードを常時オンにすると、継続的に消費電力が高くなりますが、断続的およびトリガーベースのバックライト モードは効果的にエネルギーを節約します。多くのスマート デバイスは、人体誘導、キー トリガー、または光センサー連動のバックライト戦略を採用しています。バックライトはスタンバイ中は消灯し、ユーザーの操作が検出された場合にのみ点灯するため、長期的な静的電力損失が大幅に削減されます。バッテリ駆動のポータブル デバイスの場合、この動作モードの最適化は、ハードウェア パラメータの調整よりも大幅な省電力効果があります。

3. 駆動回路とチップパラメータ

駆動チップと周辺回路システムは、モノクロ LCD 動作の核となる制御ユニットです。さまざまなチップモデル、駆動電圧、リフレッシュ周波数、回路設計方式は、ディスプレイ動作中の動的および静的消費電力に直接影響します。同じ LCD パネルを使用する場合でも、駆動パラメータが一致しないと、明らかに電力の無駄が発生します。

3.1 駆動チップモデルと電力効率

特殊なモノクロ LCD ドライバー チップは、独特の消費電力特性を備えています。低電力専用ディスプレイ チップは、最適化された回路アーキテクチャを採用し、低電圧駆動とスリープ モードをサポートし、スタンバイ電流はわずか数マイクロアンペアです。対照的に、ユニバーサル MCU の代替駆動方式にはターゲットを絞った電力最適化が欠如しており、静的電力損失と動的スキャン電力消費が高くなります。

3.2 動作電圧とバイアス電圧

モノクロ LCD には厳密な動作電圧範囲があります。定格電圧範囲内で駆動電圧を適切に下げると、表示の鮮明さに影響を与えることなくピクセル励起電力損失を下げることができます。駆動電圧が高すぎると消費電力が増加するだけでなく、液晶分子疲労が発生し、画面の老化が促進され、表示のちらつきが発生します。

バイアス電圧は、電力の安定性に影響を与えるもう 1 つの重要なパラメータです。合理的なバイアス電圧構成により、最小限の電流駆動で安定した液晶分子の回転が保証されます。バイアス電圧を不当に設定すると、分子振動が繰り返され、無効な電流損失が発生し、不要な電力消費が増加するとともに、表示のコントラストが低下します。

3.3 画面のリフレッシュレート

リフレッシュ レートは、モノクロ LCD のピクセル スキャン周波数を決定します。リフレッシュ レートが高いほど、回路のスキャンと信号の切り替えがより頻繁になり、動的消費電力が増加します。ストロボやスミアを除去するために高いリフレッシュ レートを必要とするカラー画面とは異なり、モノクロ LCD ディスプレイ画面は表示内容がシンプルで、ストロボに対する視覚的感度が低いのが特徴です。

3.4 多重化駆動モード

モノクロ LCD ディスプレイは、回路配線を簡素化するために多重化駆動技術を使用するのが一般的です。異なる多重化比 (1/4 デューティ、1/8 デューティ、1/16 デューティ) は、消費電力と表示品質に影響します。多重化率が高いほど、より多くのピクセルが走査回路を共有し、周辺回路の量と静的電力損失が減少します。ただし、多重化率が高すぎると、シングルポイントスキャンの負荷が増加し、動的瞬時消費電力が増加します。画面解像度に応じて多重化パラメータを合理的に一致させることが、消費電力と表示の安定性のバランスをとる鍵となります。

4. 表示内容と動作状態

多くの専門家は、モノクロ LCD の消費電力がリアルタイムの表示内容や動作状態によって変化することを無視しています。点灯しているピクセルの数、画面の更新頻度、スタンバイ状態はすべて、さまざまな電力損失の影響を生み出します。これは、きめ細かい電力の最適化にとって重要な詳細です。

4.1 ピクセル照明率

モノクロ LCD は、液晶ピクセルを駆動してコンテンツを反転して表示するときに電力を消費します。画面上で点灯するピクセルが増えるほど、全体の回路負荷と動的消費電力が増加します。全画面ソリッド表示状態は消費電力が最も高くなりますが、ブランク画面または低ピクセル表示状態は消費電力が最も低くなります。

4.2 画面更新頻度

画面のリフレッシュとコンテンツの更新には信号スキャンとピクセル状態の切り替えが必要であり、瞬間的な電力損失が伴います。機器パラメータ画面やタイミング表示などの静的な表示コンテンツを備えたデバイスの場合、不必要な更新が頻繁に行われると、継続的に無効な電力消費が発生します。データの変更頻度に応じて適切な更新サイクルを設定する（たとえば、リアルタイムの更新ではなくパラメータをゆっくりと変更する場合は 1 ～ 5 秒ごとに更新する）と、平均電力消費を効果的に削減できます。

4.3 動作モードとスタンバイモードの切り替え

モノクロ LCD モジュールには、動作モード、ライトオン スタンバイ モード、およびディープ スリープ モードの間で明らかな電力の違いがあります。通常の動作モードでは、画面は最大の電力消費で継続的に更新されます。スタンバイ モードでは、画面はバックライトをオフにして静的コンテンツを維持し、チップの静的電力損失のみを保持します。ディープ スリープ モードでは、ドライバー チップはほとんどの回路動作を停止し、消費電力は最低のマイクロアンペア レベルに低下します。

5. 動作環境条件

動作環境は液晶材料や回路部品の物理的特性を変化させ、モノクロ LCD の消費電力に間接的に影響を与えます。温度、湿度、周囲の光の強さはすべて、ディスプレイ モジュールの動作状態と電力損失を制御します。これらは産業用および屋外用デバイスの設計では無視できません。

5.1 動作温度

温度は、モノクロ LCD の電力消費に最も影響を与える環境要因です。液晶材料の粘度は温度によって変化します。低温では液晶の粘度が増加し、分子の回転が遅くなり、通常の表示を確保するにはより高い駆動電圧とより長い走査時間が必要となり、消費電力が増加します。高温により液晶の粘度が低下し、駆動電圧要件が低下し、電力損失が相対的に減少しますが、過度に高温になるとコンポーネントの劣化が促進され、回路の漏れ電流が増加します。

工業用グレードのモノクロ LCD は通常、-20℃ ～ +70℃ の広い温度範囲に適応します。低温の屋外環境では、多くのモジュールはディスプレイの安定性を維持するために温度補償回路をアクティブにする必要があり、これにより追加の電力消費が発生します。極端な温度シナリオで動作するデバイスの場合、電源設計で低温消費電力マージンを確保する必要があります。

結論

モノクロ LCD スクリーンの消費電力は、構造設計、バックライト構成、駆動パラメータ、動作状態、環境条件、およびハードウェアの経年劣化の間の相互作用の体系的な結果です。従来の認識における固定電力パラメータの認識とは異なり、モノクロ LCD の電力消費には強い調整能力とシナリオ依存性があります。電子製品の設計者やメンテナンス エンジニアにとって、すべての影響要因を明確にすることは、適合するディスプレイ モジュールの選択やハードウェア コストの削減に役立つだけでなく、洗練された電力の最適化によってバッテリー寿命とデバイスの安定性を最大化することもできます。

低電力 IoT デバイス、産業用制御機器、ポータブル医療用電子機器のシナリオでは、モノクロ LCD の消費電力を合理的に制御することで、製品市場の競争力とユーザー エクスペリエンスを大幅に向上させることができます。低電力ディスプレイ技術の継続的なアップグレードにより、最適化されたモノクロ LCD 駆動スキームとハードウェア設計により、省エネルギーの可能性がさらに解放され、そのようなディスプレイが超低電力組み込みデバイスでより広く使用されるようになります。
