インセルおよびオンセル技術とは何ですか?

世界的なディスプレイ業界の反復的なプロセスにおいて、TFTディスプレイ（薄膜トランジスタディスプレイ）は、家庭用電化製品、車載ディスプレイ、産業用端末などの分野において、常に主流かつ中核的なディスプレイ キャリアであり続けています。従来のTFTディスプレイモジュールは、タッチ層とディスプレイ層が分離された積層構造を採用していますが、過度の厚さ、不十分な光透過率、タッチオフセット、冗長構造などの多くの欠点があり、製品開発における軽量、高精細、ハイタッチ体験に対する現在の要求を満たすことが困難です。従来のモジュールの技術的なボトルネックに対処するために、業界は、インセル技術とオンセル技術という 2 つの統合タッチ ディスプレイ ソリューションに徐々に進化してきました。

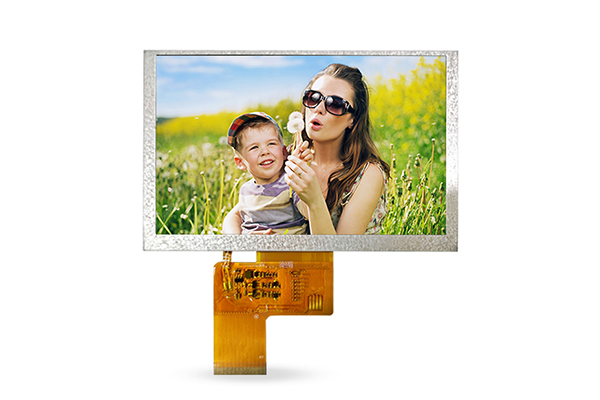

TFT ディスプレイは、薄膜トランジスタによって駆動されるアクティブ マトリックス ディスプレイ画面です。そのコア構造には、TFT基板、液晶層、カラーフィルター、偏光板、保護ガラスなどのコアユニットが含まれます。速い応答速度、高いコントラスト比、安定した画質により、LCD ディスプレイの中核技術基盤となっており、インセルおよびオンセル技術の互換性のあるキャリアでもあります。

従来のTFT LCDタッチモジュールはG+G、G+Fなどの分離構造を採用しています。ディスプレイパネルとタッチセンサーは独立した部品であり、光学接着剤を介して組み立てられています。全体の層数が多く、積層厚さも厚い。これは、デバイスの薄さに影響するだけでなく、視差、光の反射、タッチの遅延などの問題を引き起こしやすくなります。インセル技術とオンセル技術の主な進歩は、タッチセンシング電極をTFTディスプレイの内部構造に直接統合し、独立したタッチパネルを排除し、ディスプレイとタッチの統合を達成することにあります。

オンセルテクノロジーとは何ですか?

オンセル技術は、媒体統合タッチ ソリューションに属します。技術原理には、TFT ディスプレイのカラーフィルターの上層と偏光板の下層にタッチセンシング電極を作製することが含まれます。タッチ層は、コア液晶領域に浸透することなく、ディスプレイパネルの表面構造に取り付けられます。この構造は、完全な液晶表示ユニットと TFT ディスプレイの TFT 駆動アーキテクチャを保持し、タッチ感知構造のみが表示層の外側に重ねられます。統合の難易度は中程度であり、構造の安定性が高いため、従来のセパレート タッチとハイエンドのセル内タッチの間の過渡的な最適化ソリューションとして機能します。

インセル技術とは何ですか?

インセル技術は高度に統合されたタッチ ディスプレイ技術であり、現在 LCD 業界で最も統合されたタッチ ソリューションです。この技術は、TFT ディスプレイの液晶セル内にタッチ検出電極とタッチ走査線を直接埋め込み、TFT ピクセル駆動回路および液晶層と深く統合します。タッチ センシング ユニットとディスプレイ ピクセル ユニットは一部の基礎構造を共有しており、画面の積層数が大幅に削減されます。オンセル技術と比較して、インセルはより深い統合次元、より合理化された構造、そして光学性能とタッチ精度の包括的なアップグレードを備えています。ただし、より高い基準が必要ですTFTパネルの製造プロセスと歩留まり管理。

オンセル技術の利点

構造を合理化し、画面の軽量化を実現しました。

従来の個別の TFT タッチ センサー モジュールは、保護ガラス、タッチ センサー、光学接着剤、表示パネルなどの複数の層で構成されています。全体の厚さは一般に 1.8 mm 以上あり、デバイス内で大きなスペースを占めます。オンセル技術は、独立したタッチガラス基板を排除し、TFT ディスプレイのカラーフィルターの表層にタッチ電極を直接製造することで、スクリーンスタック層の数と積層プロセスを大幅に削減します。最適化されたオンセル TFT ディスプレイ モジュールは、厚さを 1.5 mm 未満に制御でき、同時にデバイスの総重量も 10% ～ 15% 削減されます。

このプロセスは成熟していて安定しており、生産コストは制御可能です。

LCD生産システムにおいて、オンセル技術は非常に強力なプロセス互換性を持っています。従来のTFTディスプレイ生産ラインの大規模改修は不要です。カラーフィルター製造後にタッチ電極のコーティングとエッチング工程を追加するだけで統合が完了します。複雑なインセル技術と比較して、オンセルの生産歩留まりは高く、プロセスのフォールトトレランスが強化され、生産の安定性は長年の市場テストを通じて検証されています。

構造は損傷に強く、全体的な信頼性が高くなります。

オンセルタッチ層は、TFT ディスプレイの表面構造上に配置され、内部の液晶層や TFT 駆動回路から独立しています。これにより、自然な保護構造が形成されます。画面が外力による圧縮、わずかな衝撃、または曲げ応力を受けた場合、タッチ センシング層はコア ディスプレイ ユニットに直接影響を与えず、液晶層と TFT ピクセル回路を損傷から効果的に保護します。同時に、この技術は従来の接着プロセスのエアギャップの問題を回避し、層間剥離や膨れなどの現象を軽減し、スクリーンの耐圧性と耐曲げ性能は初期の統合ソリューションよりも大幅に優れており、車両や産業などの複雑な使用シナリオに適しています。

タッチ性能はバランスが取れており、あらゆる使用シーンに適しています。

オンセル技術のタッチ電極は画面の表面に近い位置にあります。タッチ検出距離が短く、信号伝達ロスが少ない。従来の分離スクリーンと比較して、タッチの応答速度が速く、位置決めの精度が高く、タッチのオフセットや失敗などの問題を効果的に軽減します。

インセル技術の利点

画面構造の上限を再定義する超薄型デザイン。

インセル技術は、タッチ感知ユニットを TFT ディスプレイ液晶ボックスに完全に統合し、TFT ピクセル駆動回路と液晶層を一体化します。これは、独立したタッチ層と冗長な接合構造を完全に排除しており、現在、TFT LCD スクリーン用の積層層が最も少なく、最もコンパクトな構造を備えた技術ソリューションです。

最高の光学性能により、ロスのない画質体験を実現します。

光学性能は、インセル技術の最も核となる利点です。外部のタッチガラスと接着層が完全に排除されているため、スクリーン内に追加の光学メディアがなく、光透過損失が最小限に抑えられます。光透過率は 88% ～ 92% に達し、オンセル スクリーンや従来のタッチ スクリーンをはるかに上回ります。

タッチ体験は非常にスムーズで、応答精度は業界トップクラスです。

インセル技術のタッチ電極はディスプレイのピクセルと深く統合されており、センシング距離を極限まで短縮します。タッチ信号の伝送経路が最短でロスも少ない。 On-cell テクノロジーと比較して、タッチ応答速度が 20% 以上向上し、応答遅延が減少し、タッチラグやもたつき現象が完全に解消されました。

世界的なディスプレイ業界の継続的なアップグレードに伴い、オンセル技術は、その成熟した安定したパフォーマンスと高い費用対効果により、ミッドレンジディスプレイ市場で圧倒的なシェアを維持し続け、家庭用電化製品や産業用ディスプレイ機器の反復的なアップグレードをサポートしています。一方、インセル技術は、その比類のないパフォーマンス上の利点を利用して、プロセスのボトルネックを継続的に突破します。生産歩留まりの継続的な向上とコストの段階的な削減により、中高級車、スマート家電、携帯端末などのより多くのシナリオに徐々に浸透しつつあります。

業界の長期的な観点から見ると、TFT ディスプレイの基本的な方向性は、依然として薄型、高精細、低消費電力、および高いタッチ精度です。インセルとオンセルの 2 種類の統合タッチ技術は、代替関係にあるのではなく、補完的かつ共生的な産業技術システムを形成しています。それぞれの製品は、その中核的な利点を活用して、ミッドレンジの民生用および産業用商用製品からハイエンドの主力製品に至るまで、ディスプレイのニーズ全体をカバーし、LCDディスプレイ業界の技術革新と製品アップグレードを継続的に推進し、インテリジェントディスプレイ端末における将来の差別化された競争の中核的な技術サポートとしても機能します。
