グラフィック LCD ディスプレイにおける SPI および IIC インターフェイスの利点は何ですか?

最新の組み込みシステム設計、産業用制御、スマートホーム機器、ウェアラブル電子製品では、グラフィック液晶ディスプレイモジュールは、人間とコンピュータの相互作用を実現するために欠かせないものとなっています。すべての主流のディスプレイ インターフェイスの中で、SPI と IIC は、ドット マトリクス LCD スクリーンに最も広く採用されている 2 つのソリューションであり、その独自の構造上の利点、安定したパフォーマンス、および優れた互換性により、中小型 LCD ディスプレイの市場を支配しています。 Selecting a suitable interface for an IIC interface display or SPI display directly determines the equipment’s response speed, power consumption, PCB layout difficulty, and overall service life.

グラフィック LCD ディスプレイは、任意のピクセル ドット、カスタム グラフィック レンダリング、ダイナミック テキスト スクロール、およびマルチレイヤー インターフェイス ディスプレイをサポートし、インターフェイスの伝送効率と信号の安定性に対してより高い要件が求められるという点で、セグメント LCD スクリーンとは異なります。対照的に、SPI および IIC シリアル インターフェイスは、配線設計を簡素化し、伝送プロトコルを最適化し、主流の端末製品の低コスト、高安定性、コンパクト設計の要求に完全に適合し、現在の主流のインターフェイスとなっています。ドットマトリクスLCDディスプレイ.

SPIインターフェースの基本特性（SPI表示）

SPI (Serial Peripheral Interface) は、高速同期シリアル通信インターフェイス、マスター/スレーブ構造の全二重伝送プロトコル、および高性能 SPI ディスプレイ製品の中核となる主流インターフェイスです。ドットマトリクス LCD 画面の標準 SPI インターフェイスは、SCLK (クロック信号)、MOSI (データ送信)、CS (チップ選択)、DC (データ/コマンド選択) の 4 線構造を採用しています。一部の簡素化された 3 線 SPI 設計では、DC 信号がデータ ラインに統合され、高速伝送機能を維持しながらピン数がさらに削減されます。

IICインターフェース基本特性（IICインターフェース表示）

IIC (Inter-Integrated Circuit) は、SCL (クロックライン) と SDA (データライン) から構成される超単純化された 2 線構造の半二重同期シリアル バス インターフェイスです。 IIC バスは、マルチデバイス バス インターフェイスとして、異なるアドレスを持つ複数のディスプレイ モジュールとセンサー デバイスを搭載できます。これは、マルチデバイス統合システムにおける IIC インターフェイス ディスプレイ製品の主な利点です。

SPI グラフィック LCD ディスプレイ用の SPI インターフェイスの利点

1. 超高速伝送速度、動的表示遅延なし

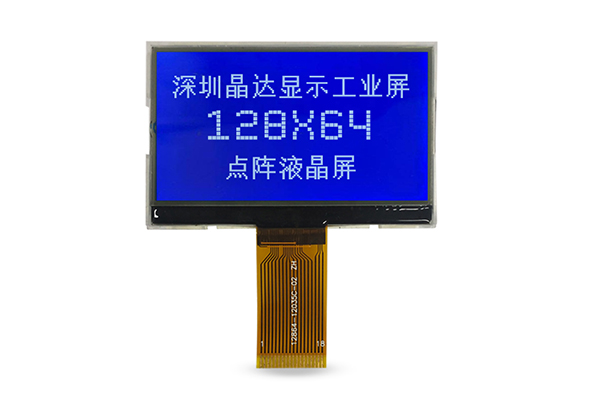

SPI インターフェイスの最大の利点は、超高クロック周波数とゼロ プロトコル オーバーヘッドにあります。 IIC インターフェイスのアドレス検証および応答待機メカニズムとは異なり、SPI は最大 80MHz の最大クロック周波数を持つ連続バースト送信モードを採用しています。メインストリーム 128x64、160x128、240x320 の場合ドットマトリクスLCDディスプレイ、SPI インターフェイスは 1 ～ 5 ミリ秒以内に全画面データの更新を完了できます。

2. 産業用途に適した強力な耐干渉性能

SPIインターフェースを備えた当社の産業用グラフィックLCDディスプレイは、プッシュプル駆動信号出力を採用しており、強力な信号干渉防止能力と、工業作業場や電力設備などの高ノイズの電磁環境でも安定した伝送を実現します。 IICインターフェースのオープンドレイン構造と比較して、SPI信号は駆動能力が強く、実効伝送距離が長く、信号の歪みやデータ損失が起こりにくいです。

3. 柔軟な配線設計、パフォーマンスと統合のバランス

標準の 4 線式 SPI インターフェイスと簡素化された 3 線式 SPI インターフェイスはどちらも、従来のパラレル LCD インターフェイスよりもはるかに少ないピン数の設計を維持しています。高速伝送性能を維持しながら、GPIO リソースの過剰な占有の問題を回避します。シングルチップ マイクロコンピュータのピンは限られているが、高いディスプレイ パフォーマンス要件がある組み込みシステムの場合、SPI ディスプレイ モジュールはハードウェア コストとディスプレイ効果のバランスを完璧にとることができます。

4. 超低ピン占有、PCB 設計の大幅な簡素化

IIC インターフェイスは、表示データの送信を完了するために 2 つの信号線 (SCL、SDA) のみを必要とし、これはすべての主流の表示インターフェイスの中で最も少ないピン数です。 GPIO リソースが非常に限られているウェアラブル デバイス、スマート センサー、小型家電などの超小型デバイスの場合、IIC インターフェイス ディスプレイ モジュールは多数のシングルチップ マイクロコンピュータのピンを節約し、ピン不足による周辺チップの拡張の必要性を回避できます。

SPI インターフェイスと IIC インターフェイスはどちらも、最新のドット マトリクス グラフィック LCD ディスプレイ製品の中核となるシリアル伝送ソリューションであり、それぞれにかけがえのない利点があります。 SPI ディスプレイ モジュールは、高速伝送、強力な耐干渉性、および優れたダイナミック ディスプレイ パフォーマンスに依存しており、産業用の高性能およびダイナミック ディスプレイ シナリオにとって好ましい選択肢となっています。 IIC インターフェイス ディスプレイ製品は、超シンプルな配線、低消費電力、強力な拡張性を活用し、小型、低電力、マルチデバイスの統合アプリケーション シナリオを支配します。
