LCD ディスプレイのドットマトリックス画面とセグメント LCD 画面の違いは何ですか?

ドットマトリクススクリーンとセグメントLCDスクリーンは、基本的で広く使用されている 2 つのサブ カテゴリとして、独自の技術特性とコスト上の利点により、家庭用電化製品、産業用制御、医療機器などの複数の分野のディスプレイ ニーズをサポートします。どちらも LCD テクノロジー システムに属しますが、表示原理、機能特性、およびアプリケーション シナリオに大きな違いがあります。両者の違いを正確に区別することは、端末メーカーの選択や産業技術のレイアウトにとって非常に重要です。

セグメント液晶表示とは何ですか？

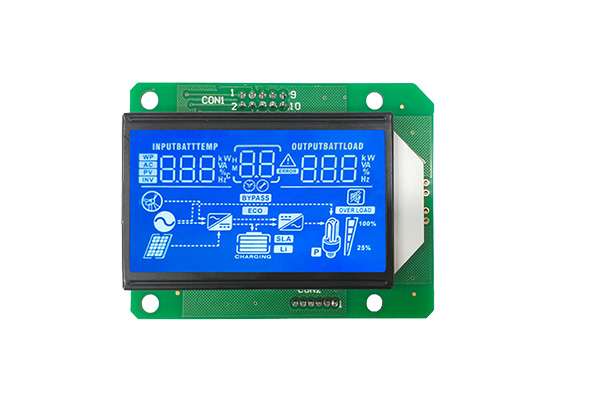

セグメント LCD ディスプレイは、セグメントと呼ばれる事前に設計された固定パターンを使用して、数字、文字、記号、またはカスタム アイコンを表示します。各セグメントは独立した電極に対応します。電圧が印加されると、その特定の領域の液晶分子がねじれ、セグメントが見えるようになります。最も一般的な構成には、7 セグメント ディスプレイ (数値表示用に最適化)、14 セグメント ディスプレイ (完全な英数字サポート)、16 セグメント ディスプレイ (強化された文字定義)、および特定のアプリケーションに合わせた完全カスタム セグメント レイアウトが含まれます。

グラフィックLCDディスプレイとは何ですか?

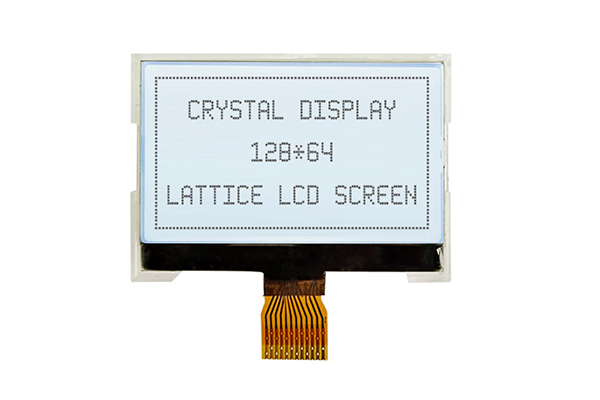

ドット マトリクス LCD ディスプレイ (グラフィック LCD ディスプレイとしても知られる) は、行と列に配置された個々のピクセルのグリッドで構成されます。各ピクセルを独立して制御できるため、ディスプレイで任意のグラフィックス、文字、さらには画像を生成できます。一般的な解像度には、128×64、192×64、128×128、240×128、および240×48ピクセルが含まれます。

セグメント LCD スクリーンは、低コストと低消費電力という利点があり、複雑なディスプレイを必要としないシナリオで広く使用されています。これは、電卓、電子秤、エアコン パネル、基本的な電子時計、サーモスタット、充電ステーションの表示画面など、家庭用電化製品および産業の分野をカバーします。これらのシナリオでは、単純な数字、記号、またはステータス プロンプトのみを表示する必要があります。液晶表示画面のコストパフォーマンスと安定性を最大限に活かすことができます。業界の観察によると、小型でシンプルなディスプレイ シナリオにおける LCD スクリーンの市場普及率は 60% を超えており、低コストのディスプレイ ソリューションとして推奨されています。

グラフィック LCD スクリーン表示コンテンツの柔軟性が必要なシナリオに適しています。これらは主に産業用制御機器のヒューマン マシン インターフェイス (HMI)、医療機器のディスプレイ、ポータブル測定器 (オシロスコープ、マルチ メーターなど)、POS マシン、昔ながらの携帯電話、MP3 プレーヤーなどで使用されます。これらのシナリオでは、複雑なメニュー、グラフィック、漢字、またはカスタム アイコンを表示する必要があります。モノクロ液晶グラフィック液晶画面の柔軟な表示機能で、多様なニーズに対応します。産業オートメーションの進歩と医療機器の小型化に伴い、グラフィックLCDスクリーンの需要は徐々に増加しています。特に高解像度で幅広い温度に対応するドットマトリックス スクリーンは、ハイエンドの産業および医療シナリオでの用途が継続的に拡大しています。

グラフィックマトリクス画面とセグメントLCDディスプレイは競合関係にありません。その代わりに、それぞれの技術的特性とコスト上の利点に基づいて、相互補完的な市場パターンを形成しています。セグメント画面はシンプルな表示シナリオの基盤として「シンプルさ、低コスト、低消費電力」を採用し、グラフィック LCD 画面は複雑な表示要件を満たすために「柔軟性、多機能、カスタマイズ性」を採用しています。これらは共に、LCD 分野の多様な発展をサポートします。最終メーカーにとって、製品のディスプレイ要件、コスト予算、アプリケーション シナリオを明確にすることは、グラフィック LCD スクリーンとモノクロ セグメント LCD スクリーンのどちらを選択するかの中核となる基礎となります。
