シリアルポートディスプレイと標準のTFTディスプレイの違いは何ですか?

組み込みシステム設計、産業オートメーション、家庭用電化製品、ディスプレイ画面は、コアのヒューマン マシン インターフェイス (HMI) コンポーネントとして機能します。エンジニアや製品開発者は、シリアル ポート ディスプレイと標準ポートのどちらを選択するかという重要な決断を迫られることがよくあります。TFTディスプレイ。どちらも電子デバイスに視覚的な出力を提供しますが、内部操作メカニズム、ハードウェア インターフェイス、リソース消費、開発の難易度、およびアプリケーション シナリオは大きく異なります。

シリアルポートディスプレイとは何ですか?

シリアル ポート ディスプレイ (「スマート シリアル ディスプレイ」、「シリアル HMI」、または「UART TFT ディスプレイ」とも呼ばれます) は、TFT LCD パネルと専用のグラフィックス コントローラ、フレーム バッファ メモリ、およびシリアル通信インターフェイスを統合した自己完結型モジュールです。これらのモジュールは完全なディスプレイ サブシステムとして機能し、ホスト マイクロコントローラーに負担をかけることなく、シリアル接続経由で受信したグラフィカル コマンドを処理します。 UART、SPI、I2C などの主流のシリアル プロトコルをサポートし、わずか数本の信号線を介してデータと命令を送信できます。

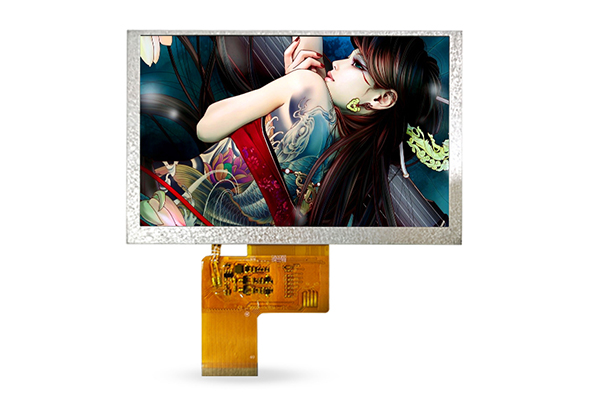

標準的な TFT ディスプレイとは何ですか?

標準の TFT (薄膜トランジスタ) ディスプレイは、従来の TFT LCD イメージング技術に基づいた純粋なハードウェアの裸の画面です。これは、独立した制御システムや内蔵ドライバー ファームウェアを持たない非インテリジェント ディスプレイ コンポーネントです。標準TFTディスプレイピクセル データの計算、フレーム バッファの保存、画面の更新、カラー キャリブレーションなどのディスプレイ関連の作業をすべて外部のメイン コントローラーに完全に依存します。

シリアルポートディスプレイと標準TFTディスプレイの主な技術的な違い

2 つのディスプレイ タイプ間の技術的なギャップには、ハードウェア インターフェイス、コントローラのリソース占有、運転の困難さ、伝送効率、システムの安定性が含まれます。これらの技術的な違いはプロジェクト選択の中心的な基礎であり、製品開発サイクルと運用パフォーマンスに直接影響します。

1. ハードウェアインターフェースと配線の複雑さ

シリアル ポート ディスプレイは、ハードウェア配線が非常に簡素化されており、これが最も顕著な利点の 1 つです。ほとんどのシリアル ディスプレイ モジュールは、通常の動作に電源、アース線、シリアル通信信号線の 3 ～ 4 本のワイヤのみを必要とします。 UART ベースのシリアル ディスプレイでは、データ送信に TX ピンと RX ピンのみが必要です。 SPI および I2C シリアル ディスプレイも、最小限のピン数で通信を完了します。この超少ないピン数により、PCB レイアウトの難しさが大幅に軽減され、基板スペースが節約され、複雑な配線ルーティングの問題が回避されます。

2. メインコントローラーのリソース占有率

シリアル ポート ディスプレイは、低消費電力と低リソース占有を考慮して設計されています。ディスプレイ モジュールには独立したグラフィックス処理ユニットとフレーム バッファが統合されているため、すべてのピクセル レンダリング、データ キャッシュ、画面のリフレッシュ作業はディスプレイ自体のチップによって完了します。ホスト MCU は、CPU リソースをほとんど占有することなく、低頻度で単純な制御コマンドを送信するだけで済みます。

標準的な TFT ディスプレイは、メイン コントローラーのリソースを大量に消費します。独立したキャッシュ機能と処理機能がなければ、すべてのフレーム データはホスト プロセッサによって計算、保存、出力される必要があります。メイン コントローラーは、ピクセル データを継続的に更新し、フレーム バッファー ストレージ用に大容量 RAM を占有し、高周波信号出力を維持する必要があります。

3. 開発の難易度とサイクルを推進する

シリアルポートディスプレイの開発の敷居は非常に低いです。メーカーは、完全で成熟したシリアル通信プロトコル、ユニバーサル コマンド セット、およびサポートされる上位コンピューター デバッグ ツールを提供しています。開発者は、基礎となる LCD 駆動原理、ピクセル タイミング ロジック、グラフィック レンダリング アルゴリズムを理解する必要はありません。簡単なシリアルコマンドを呼び出すだけで、テキスト表示、画像切り替え、アニメーション再生、タッチコントロールなどの機能を実現できます。

標準TFTディスプレイ専門的な組み込み開発能力とより長い開発サイクルが必要です。開発者は、基礎となるドライバー コードを最初から作成し、画面タイミング パラメーターを構成し、カラー キャリブレーションをデバッグし、フレーム バッファー管理ロジックを構築し、画面更新の流暢性を最適化する必要があります。 TFT スクリーンのサイズやモデルが異なれば、タイミング パラメーターやドライバー要件も異なるため、互換性が低くなります。

4. データ転送速度とリフレッシュ性能

シリアル通信プロトコルの帯域幅によって制限されるため、シリアル ポート ディスプレイのリフレッシュ レートとデータ送信速度は比較的遅くなります。 UART シリアル ディスプレイの帯域幅は最も低く、静的ディスプレイや低頻度の更新シナリオに適しています。 SPI シリアル ディスプレイの速度は向上しましたが、依然として高解像度の全画面リアルタイム更新をサポートできません。

標準的な TFT ディスプレイは、超高データ伝送帯域幅を備えたパラレルまたは高速 MIPI/RGB インターフェイスを採用し、高解像度、高フレーム レートの画面リフレッシュをサポートします。 1080P の高解像度画像、ダイナミックなビデオ、複雑なアニメーション効果を途切れることなくスムーズに表示できます。

5. システムの安定性

シリアルポートディスプレイはシステムの安定性に優れています。ディスプレイモジュールの統合設計により、外部回路リンクが削減され、シンプルな直列配線により、複雑な並列配線によって引き起こされる信号干渉や回線障害の問題が効果的に回避されます。

標準的な TFT ディスプレイは、システムの安定性が比較的劣ります。複雑な並列信号線は外部電磁干渉の影響を受けやすく、その結果、画面のちらつき、色の歪み、およびスノーフレーク ノイズが発生します。

標準TFTディスプレイ最大のパフォーマンス、解像度の柔軟性、ピクセル レベルの制御を提供しますが、開発の複雑さ、ピン数の増加、ホスト プロセッサへの要求の増大が伴います。これらは、高性能アプリケーション、カスタム グラフィックス要件、およびディスプレイのあらゆる側面を厳密に制御する必要があるプロジェクトに最適です。

シリアル ポート ディスプレイは、帯域幅と解像度の制限を軽減して、使いやすさ、迅速な開発、ホスト リソースの消費を最小限に抑えることを優先します。産業用 HMI アプリケーション、プロトタイピング、リソースに制約のあるシステム、市場投入までの時間がかかるプロジェクトに優れています。
