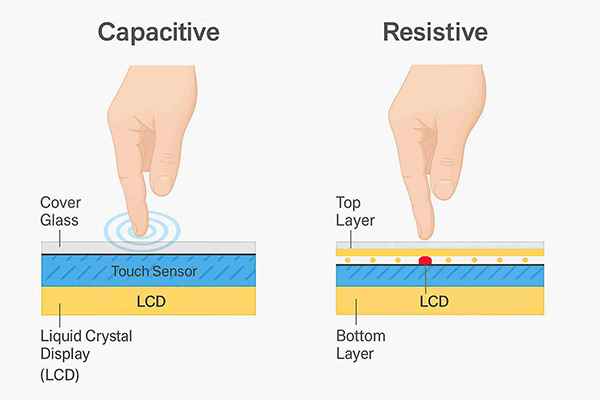

抵抗膜式タッチディスプレイと静電容量式タッチディスプレイの違いは何ですか?

今日のデジタル世界では、ポケットの中のスマートフォンから工場作業場の産業用制御機器に至るまで、タッチ スクリーンは私たちの生活のあらゆる側面に浸透しています。通常の LCD ディスプレイと比較して、TFT LCD スクリーンは非常に鮮明な画像とテキストを表示でき、応答時間が短いです。 TFT LCD ディスプレイの用途の増加により、製品に優れた視覚効果がもたらされています。のためにTFTディスプレイモジュール、タッチ タイプには、抵抗膜式タッチ ディスプレイと静電容量式タッチ ディスプレイの 2 種類があります。

抵抗膜式タッチスクリーンとは何ですか?

導電性 ITO フィルムの 2 層は、間に小さな絶縁点があり、通常は互いに接触しません。押すと上下のフィルムが接触し、導通回路が形成されます。コントローラは、XY電圧に基づいて押下座標を計算します。抵抗膜式タッチ スクリーンには、4 線式、5 線式、8 線式などのさまざまなバリエーションがあります。数字は、コントローラーに接続されている回路コンポーネントの数を表します。その中で、4 線抵抗スクリーンは最も一般的で経済的なソリューションですが、5 線抵抗スクリーンは最下層での定電圧の設計により、より高い耐久性と精度を提供します。

抵抗膜式タッチスクリーンの一般的な構造は、ガラスまたは有機ガラス基板からなる下層に透明導電層（通常はインジウムスズ酸化物 ITO）がコーティングされ、中間層と多層樹脂コーティングの上層があり、外面は硬化処理されています。

静電容量式タッチスクリーンとは何ですか?

スクリーンの表面層には導電性 ITO コンデンサー層があります。人間の体には微弱な生体電流が流れています。指が触れると、人体と画面の電極が結合コンデンサを形成します。 4 つのコーナー電極は電流の差を捕捉してタッチ ポイントを計算します。

静電容量式タッチ スクリーンの基本構造は、4 層の複合ガラス パネルで構成されます。最外層は化学的または物理的に強化された保護ガラス（硬度6H、7H、8H以上）で、ガラスの内面および層間にITO導電層がコーティングされています。

主な機能の比較表

抵抗膜スクリーンの利点

1. あらゆるオブジェクトで操作可能。保護手袋またはゴム手袋を使用する産業シナリオに適しています。

2. 位置決め精度が非常に高く、レジ、産業機器、描画機器などに適しています。

3.湿気やわずかな水蒸気を恐れません。屋外の産業機器に最適です。

4. 低価格、シンプルなドライバ、低消費電力。

抵抗膜スクリーンの欠点

1. 強く押す必要があり、操作感が悪くなります

2. フィルム表面に傷がつきやすく、長時間圧着すると故障の原因となります。

3. マルチフィンガージェスチャをサポートしておらず、ズームインまたはズームアウトすることはできません

4. 光の透過率が悪く、画面がぼやけて見えます。

静電容量式タッチスクリーンの利点

1. マルチポイントジェスチャーに対応した、心地よい滑らかなタッチ操作

2. 傷つきにくい強化ガラス表面、耐久性があり、傷がつきにくい

3. 色の認識が向上した透明なディスプレイ

4. 物理的な圧迫による磨耗がなく、家庭用デジタル機器の寿命が長くなります。

静電容量式スクリーンの欠点

1. 素手または専用の静電容量ペンでのみ使用できます。通常の手袋では使用できません。

2. 水や結露があると、動作が不安定になったり、誤って触れたりする可能性があります。

3. 低温や濃い油汚れは感度を著しく低下させます。

4. 湿気の多い産業環境ではコストがかかり、不安定になります。

アプリケーション

抵抗膜式タッチスクリーンの一般的な用途

抵抗膜式タッチ スクリーンは、低コスト、柔軟な入力、強力な干渉防止機能を備えており、以下のシナリオで引き続き推奨されます。

産業用制御機器: 工場環境は粉塵、油汚染、電磁干渉にさらされており、オペレーターは手袋を着用していることがよくあります。

POS レジ システム: ペンでの署名と手袋をしたままの操作が必要

医療機器: 信頼性と衛生的清潔さに対する高い要件

自動車ナビゲーションシステム：ドライバーは手袋をしたまま操作することができます

公衆問い合わせ端末：自動券売機、ATM等

屋外機器：粉塵や湿気などの過酷な環境にさらされる機器

静電容量式タッチスクリーンの一般的な用途

静電容量式タッチ スクリーンは、マルチポイント タッチ、高感度、優れた表示品質という利点を備えており、次のシナリオで主に使用されます。

スマートフォンやタブレット：スムーズなジェスチャー操作や多点タッチ体験が必要

家庭用電化製品: スマート家電、ウェアラブル デバイス

ハイエンドのヒューマン マシン インターフェイス: 最新のインタラクション エクスペリエンスを必要とするデバイス

医療機器: 迅速かつ直感的な入力が必要なシナリオ

タッチ ディスプレイ: 表示効果に対する要求が高いアプリケーション

今後の開発動向

静電容量式タッチスクリーンは、マルチポイントタッチコントロール、高感度、優れた表示効果を備えており、家電市場の主流のテクノロジーとなっています。しかし、抵抗膜式タッチスクリーン産業制御、医療機器、公共施設などの特定分野において、今なおかけがえのない地位を築いています。

近年の技術開発は統合化・最適化の傾向にあります。工業用グレードの容量性 TFT ディスプレイは、自社開発のタッチ制御アルゴリズムとシナリオベースの最適化により、電磁干渉、水ミスト、手袋での操作などの従来の欠点を徐々に克服しています。同時に、抵抗膜TFTスクリーンも材料とプロセスの改善により耐久性と精度が向上しています。
