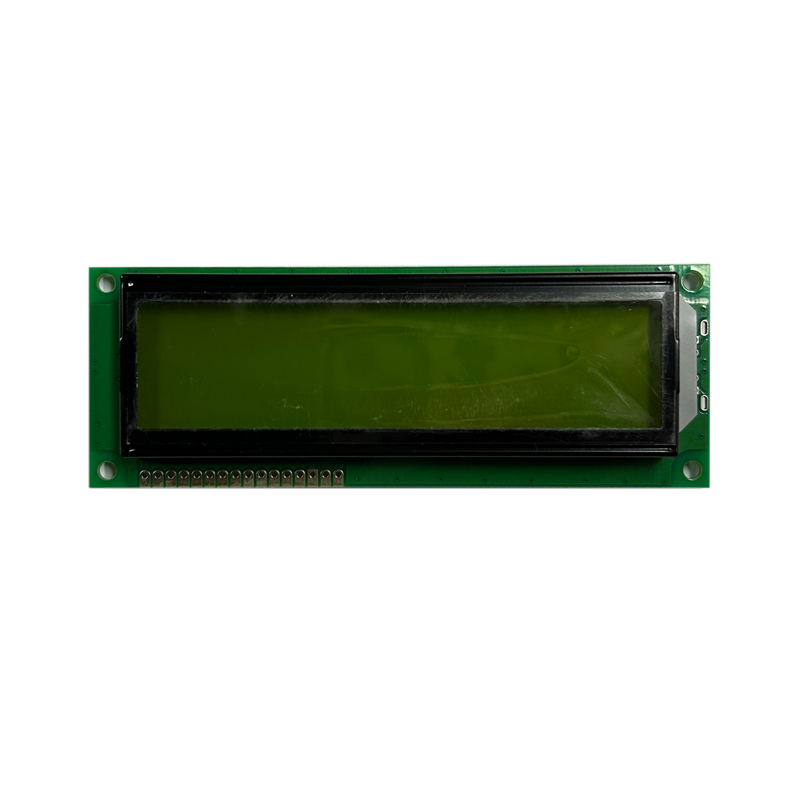

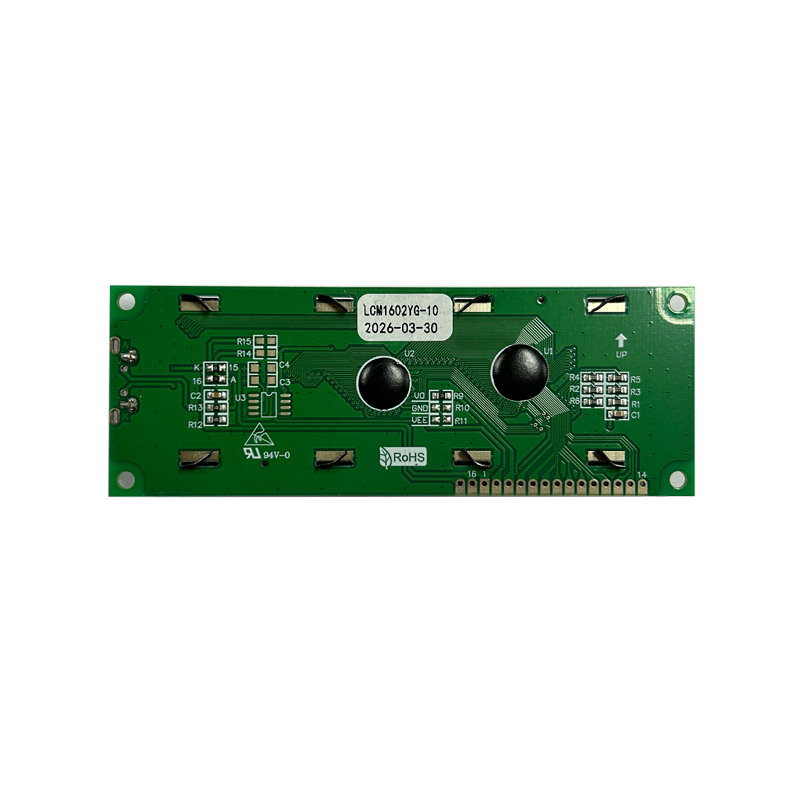

16x2 文字 LCD ディスプレイ黄緑モジュール

Jingda Display の 16x2 文字 LCD ディスプレイは、汎用性が高く信頼性の高い表示ソリューションで、それぞれ 20 文字を 4 行表示できます。 16x2 文字 LCD ディスプレイ黄緑色モジュールは、引き続き信頼できる主力製品です。このモジュールは、明瞭さ、低消費電力、簡単なパラレルインターフェイスを兼ね備えており、数え切れないほどの産業、医療、民生プロジェクトに適しています。
モジュール番号: JDA1602-10
技術: COB 技術
作業環境: 幅広い温度での動作
視野角: 広い視野角

お問い合わせを送信

製品説明

16x2 文字 LCD ディスプレイ黄緑モジュールの製品パラメータ

外形寸法	122(幅)×44(長さ)×13.5(高さ)mm	観覧エリア	99.00(幅)×24.00(長さ)mm
アクティブエリア	94.80(幅)×19.90(長さ)mm	文字サイズ	4.80(幅)×7.95(長さ)mm
文字ピッチ	6.00(幅)×8.55(長さ)mm	ドットピッチ	1.15(幅)×0.98(長さ)mm
見る方向	6時	インタフェース	4/8ビットパラレル
ドライブIC	AIP31066L-001/002	動作温度	-20～70℃

製品紹介

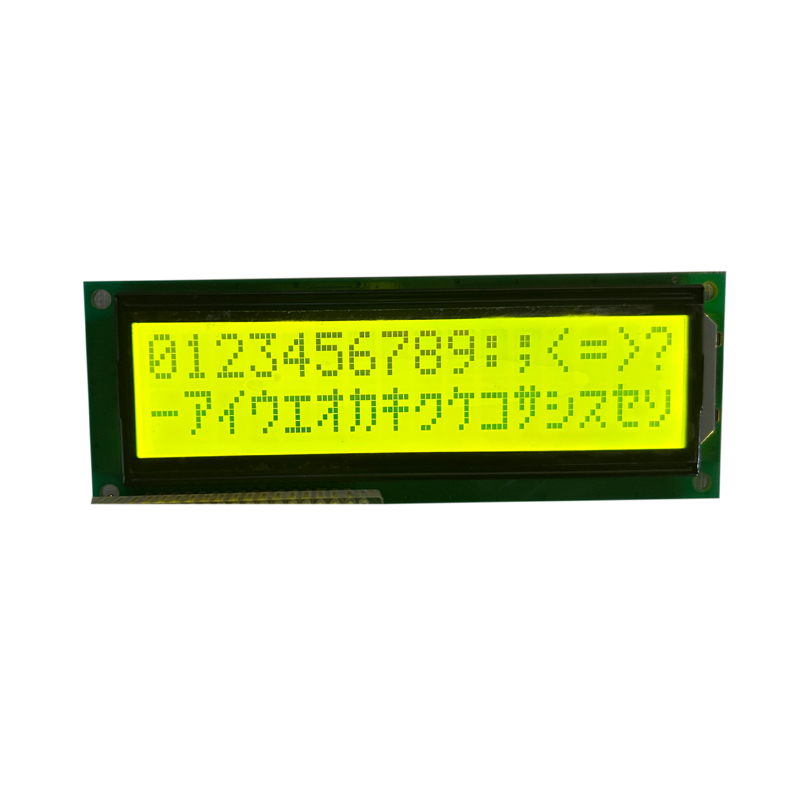

ディスプレイには 16 文字が 2 行表示され、各文字は 5x8 のドットマトリクスで表示されます。黄緑色の背景と濃い黒色のピクセルの組み合わせにより、一般的な屋内照明の下で優れたコントラストが得られます。動作電圧範囲はDC4.5V～5.5Vで、LEDバックライト電流は約100～120mAです。 1602 ディスプレイモジュールのドライブ IC は AIP31066L-001/002 で、インターフェイスは 4/8 ビットパラレルです。

16x2 キャラクター LCD ディスプレイイエローグリーンモジュールは、産業用と趣味の電子プロジェクトの両方の要求を満たすように設計された、多用途で信頼性の高い英数字ディスプレイソリューションです。明るい黄緑色のバックライトと STN Y-G Positive Transimive モードを備えた 16 文字 x 2 行の形式を特徴とするこのモジュールは、明るい産業環境から薄暗い作業場まで、幅広い照明条件で鮮明で読みやすいテキストを提供し、視認性が重要な用途に最適です。

一般的なアプリケーション

産業用制御パネル- マシンのステータス、カウンタ、またはアラームメッセージの表示。

医療機器- 患者データまたは機器の設定を表示します。

ホームオートメーション- サーモスタット、タイマー、またはセキュリティシステムからのフィードバックを提供します。

試験装置- マルチメーター、周波数カウンター、および電源。

小売POSシステム- 価格チェッカーまたはレジのディスプレイ。

京達ディスプレイ会社

Shenzhen Jingda Display Technology Co., Ltd は、ビジュアルテクノロジー革新の最前線に位置し、驚くほど鮮明で鮮やかなアイデアを実現する高性能 LCD、TFT、OLED ソリューションのエンジニアリングに専念する一流メーカーです。当社が製造するすべてのパネルは、エネルギー効率の高いシンプルな産業用インターフェイス用の LCD スクリーン、自動車のダッシュボード用の TFT ディスプレイの応答性の高い色精度、または次世代ウェアラブル用の OLED ディスプレイモジュールの深みのあるコントラストと柔軟なデザインが必要な場合でも、精度の絶え間ない追求から生まれています。当社の高度な生産ラインと厳格な品質管理により、厳しい条件下でも各ディスプレイが卓越した明るさ、広い視野角、長期にわたる信頼性を実現します。プロトタイピングから大量納品まで、Jingda Display はお客様と協力してリードタイムを短縮し、コストを最適化し、お客様の製品が競合他社を上回るようにします。
