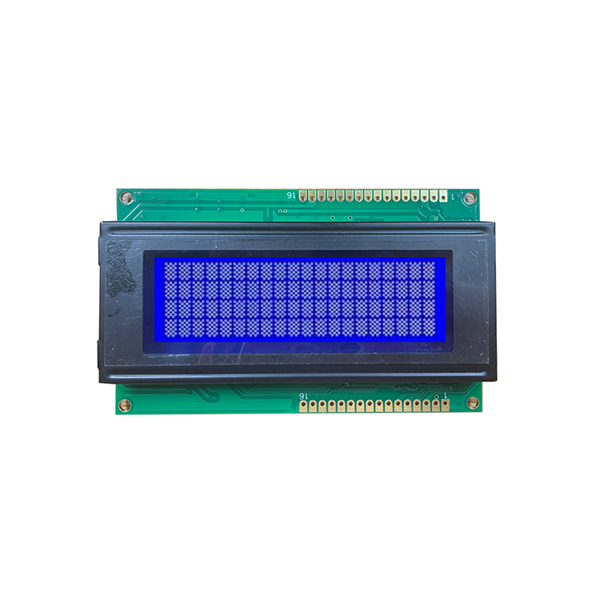

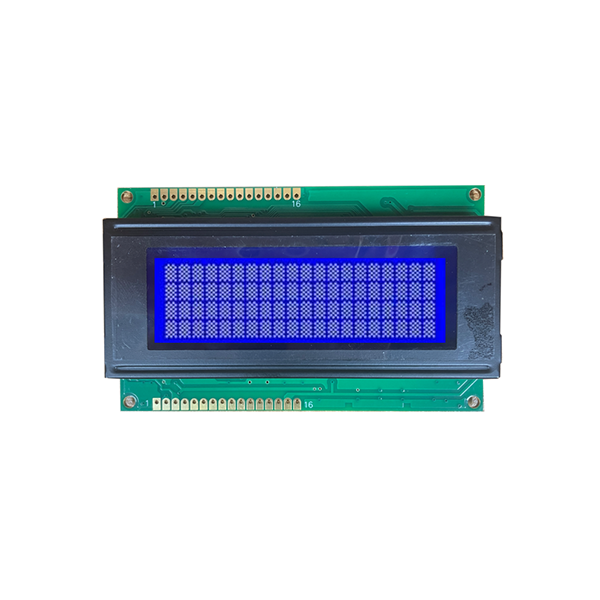

20x4 キャラクタ LCD ディスプレイ STN ポジティブネガティブ LCD モード

この中国製 20x4 キャラクタ LCD ディスプレイ STN ポジティブネガティブ LCD モードは、産業用 HMI に多用途の 4 ラインレイアウトを提供します。
モジュール番号：JDA2004-01シリーズ
技術: COB 技術
視野角: 広い視野角
動作温度：-20～70℃
ドライブIC：AIP31066

お問い合わせを送信

評価: 5.0

(評価数: 1)

製品説明

産業用 HMI に明確で構造化されたレイアウトを提供する、20x4 キャラクタ LCD ディスプレイ STN ポジティブネガティブ LCD モードAIP31066 ドライバーと堅牢な COB アセンブリを備えた 4 行、20 文字の形式が特徴です。

20x4 キャラクタ LCD ディスプレイ STN ポジティブネガティブ LCD モードの概要

の20x4 キャラクタ LCD ディスプレイ STN ポジティブネガティブ LCD モードは、要求の厳しい産業環境向けに構築された、汎用性が高く信頼性の高いディスプレイソリューションです。メニューナビゲーション、リアルタイムのステータス更新、診断が必要な場合でも、このモジュールは明確で構造化された視覚的な出力を提供します。

JDA2004-01 シリーズは、AIP31066 ドライブ IC を使用し、1/16 デューティ、1/5 バイアス駆動方式で動作します。視野角は6時固定です。これを統合しようとしている購入者向け20x4 キャラクタ LCD ディスプレイ STN ポジティブネガティブ LCD モード、標準の PCB ボードと広い視野角により、機械インターフェースやファクトリーオートメーションパネルへの設置が簡単になります。

表示内容

20*4文字

ドライブIC

AIP31066

運転スキーム

1/16 デューティ、1/5 バイアス

JDA2004-01 シリーズの技術パラメータ
表示内容	204文字(58ドット)
外形寸法	98(幅)×60(長さ)×13.2(高さ)mm
観覧エリア	77(幅)×25.2(長さ)mm
アクティブエリア	70.4(幅)×20.8(長さ)mm
視野角	6時
バックライトのオプション	白/黄緑
動作温度	-20～70℃
保管温度	-30～80℃

この 20x4 キャラクター LCD モジュールで利用可能なオプション

さまざまな筐体デザインやブランドの美学に合わせて、当社では 3 つの標準的な光学構成を提供しています。20x4 キャラクタ LCD ディスプレイ STN ポジティブネガティブ LCD モード。量産に必要な LCD タイプとバックライトの色を正確に選択できます。

モジュール番号	液晶タイプ	バックライトの色
2004SBW-01	STNブルーネガティブモード	白
2004SYG-01	STN 黄緑ポジティブモード	黄緑
2004SGW-01	STN グレーポジティブモード	白

アプリケーションと産業上の使用例

の20x4 キャラクタ LCD ディスプレイ STN ポジティブネガティブ LCD モードオペレーターに信頼性が高く読みやすいインターフェースを提供します。以下の目的でエンジニアに広く選ばれています。

▸ FAパネル- マシンのステータス、エラーコード、および動作パラメータの表示。

▸ 診断装置- 医療機器および検査機器のリアルタイムのデータと測定結果を表示します。

▸ 機械インターフェース- 産業機械向けのメニューナビゲーションとパラメータ設定を提供します。

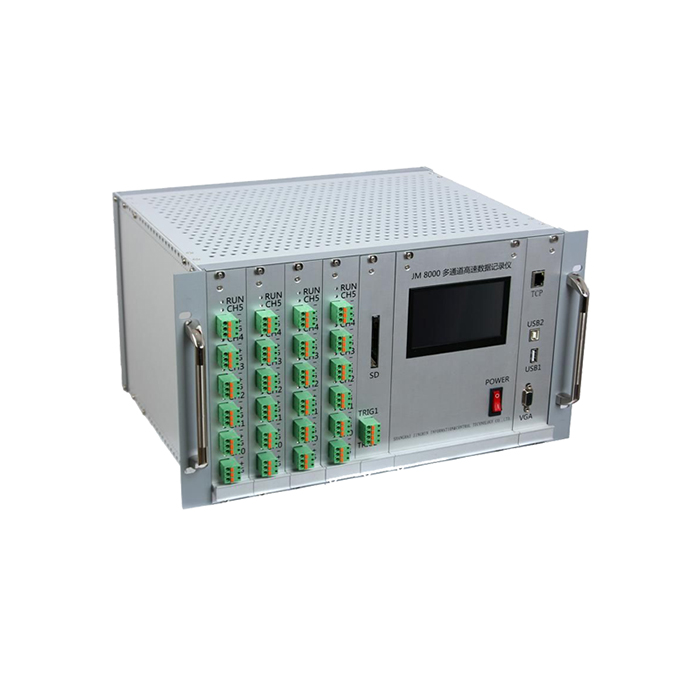

20x4 Character LCD Display STN Positive Negative LCD Mode application

産業機器の 20x4 キャラクター LCD ディスプレイ。

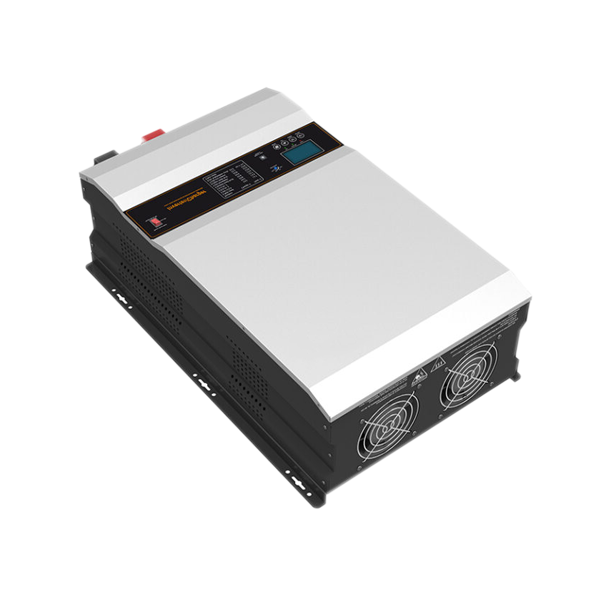

20x4 character display used in UPS system

UPS システムの STN ポジティブネガティブ LCD モード。

JINGDAによるカスタマイズと供給

ディスプレイのトップメーカーとして、お客様のニーズをフルサポートします。20x4 キャラクタ LCD ディスプレイ STN ポジティブネガティブ LCD モード要件。 PCB レイアウトの調整、コネクタタイプの変更、バックライトの変更が必要な場合でも、当社のエンジニアリングチームが対応します。

他の形式を調べるには、次のサイトをご覧ください。キャラクター液晶表示カテゴリ。複雑なグラフィックスでより高い解像度が必要な場合は、128x64 LCD ディスプレイ STN ポジティブモードグラフィックスクリーン。より単純な数値インターフェイスの場合は、セグメントLCDディスプレイセクションも利用可能です。

当社の 6000 平方メートルのクリーンルーム施設と ISO 品質管理により、20x4 キャラクタ LCD ディスプレイ STN ポジティブネガティブ LCD モード出荷前に光学性能と電気的信頼性がテストされています。図面または目標仕様を当社の営業チームに送信すると、24 時間以内に包括的な見積もりが届きます。

よくある質問

JDA2004-01 シリーズの 3 つのモデルの違いは何ですか?

3 つのモデルは異なる光学モードを提供します。2004SBW-01 は白色のバックライトを備えた STN ブルーネガティブ、2004SYG-01 は黄緑色のバックライトを備えた STN イエローグリーンポジティブ、2004SGW-01 は白色のバックライトを備えた STN グレーポジティブです。

この 20x4 キャラクタ LCD ディスプレイ STN ポジティブネガティブ LCD モードには PCB ボードが含まれていますか?

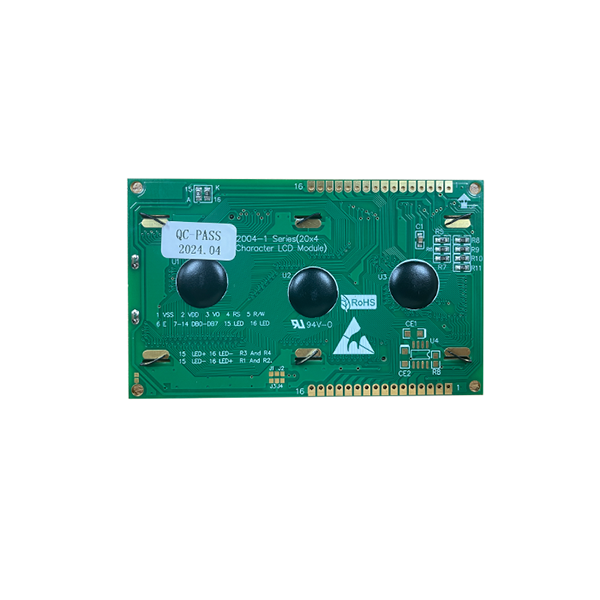

はい、このキャラクター LCD モジュールは COB テクノロジーで構築されており、既存のハードウェアへの取り付けと統合を容易にする標準 PCB ボードが付属しています。

最低注文数量と納期はどれくらいですか?

標準構成の場合、サンプル注文と大量生産の両方をサポートします。あなたの要件を私たちに送ってください。私たちのチームは24時間以内に見積もりとリードタイムを提供します。

AIP31066ドライバーICはカスタマイズできますか?

標準モジュールはAIP31066ドライバーを使用します。プロジェクトで互換性上の理由から別の IC が必要な場合は、大量注文向けのカスタムソリューションについて話し合うことができます。
