民間用モノクロ LCD スクリーンの消費電力に影響を与える要因は何ですか?

消費電力は、バッテリ駆動またはエネルギーに敏感なアプリケーション用のディスプレイを選択する際に最も重要な考慮事項の 1 つです。携帯型医療機器、産業用制御パネル、IoT センサー、または屋外機器を開発するエンジニアにとって、モノクロ LCD ディスプレイの電力使用量の原因を正確に理解することは、1 回の充電で数週間動作する製品と、現場で故障する製品の違いを意味する可能性があります。

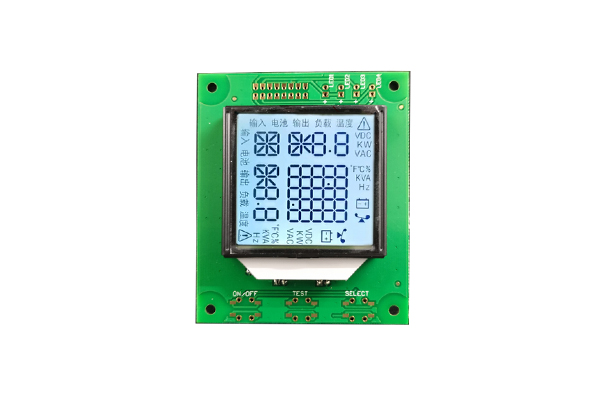

モノクロ液晶ディスプレイエネルギー効率の高いディスプレイ ソリューションとして広く認識されています。バックライトがなければ、これらのディスプレイは多くの場合、マイクロワットから低ミリワットの電力しか消費しません。ただし、バックライトを追加したり、パネルを大型化すると、消費電力が大幅に増加する可能性があります。このガイドでは、モノクロ LCD の消費電力に影響を与えるあらゆる要因を分析し、ハードウェア設計者や製品開発者に実用的な洞察を提供します。

バックライト技術と設計

ほとんどのモノクロ LCD アプリケーションでは、バックライトが全体の電力消費に寄与する主な要因です。業界データによると、バックライト コンポーネントが LCD の総エネルギー消費量の 99% も占める可能性があります。エネルギー効率を重視する設計者にとって、さまざまなバックライト技術の長所と短所を理解することは非常に重要です。

半透過型、反射型、透過型ディスプレイ

モノクロ LCD が周囲光を使用する方法も、バックライトの消費電力に影響します。ディスプレイは光の透過特性と反射特性に基づいて 3 つのタイプに分類され、それぞれに異なる電力要件があります。

反射型モノクロ LCD:反射型ディスプレイは周囲の光を反射してディスプレイを視認できるため、明るい環境ではバックライトを必要としません。これにより、最もエネルギー効率の高いタイプのモノクロ LCD となり、消費電力はディスプレイ ドライバ回路 (多くの場合、わずか数マイクロアンペア) に限定されます。反射型 LCD は、デジタル温度計や太陽光発電デバイスなど、周囲光が豊富な屋外アプリケーションに最適です。

半透過型モノクロ LCD:半透過型ディスプレイは、反射特性と透過特性を組み合わせ、明るい環境では周囲光を使用し、暗い環境ではバックライトを使用します。このバランスにより、消費電力を最小限に抑えながら、屋内と屋外の両方で多用途に使用できます。半透過型 LCD は通常、透過型ディスプレイよりも暗いバックライトを使用し、完全透過型スクリーンと比較してエネルギー使用量を 30 ～ 50% 削減します。

透過型モノクロ LCD: 透過型ディスプレイは、明るい環境でも視認できるよう完全にバックライトに依存しています。バックライトを常にオンにしておく必要があるため、モノクロ LCD の中で最も電力を消費するタイプになります。透過型 LCD は、医療機器や屋内コントロール パネルなど、暗い場所での視認性が重要なアプリケーションで使用されますが、バッテリ駆動のデバイスには理想的ではありません。

結論

モノクロ LCD の消費電力は複数の相互作用要因によって決まりますが、バックライトの設計が依然として大きな影響を及ぼします。ディスプレイのサイズ、インピーダンス、ドライバー IC の選択、動作電圧、リフレッシュ周波数、温度条件、コンテンツの切り替えパターンの関係を理解することで、エンジニアはディスプレイのパフォーマンスを犠牲にすることなくバッテリー寿命を最適化する情報に基づいた決定を下すことができます。
