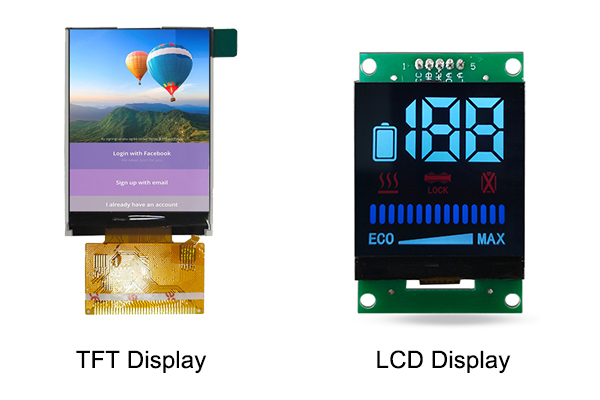

TFT ディスプレイと LCD ディスプレイ: 主な違いは何ですか?

実際には、TFT 技術と LCD 技術の間には明確な包括的な関係と中核的な技術的区別があります。 TFT ディスプレイと LCD ディスプレイの基本的な違いを理解することは、情報に基づいて購入を決定し、デバイスのパフォーマンスを最適化し、ディスプレイ ソリューションを特定のアプリケーション シナリオに適合させるために重要です。この記事では、これら 2 つの主流のディスプレイ テクノロジがどのように異なり、それぞれが優れているのかを明らかにするために、その動作原理、構造設計、視覚的パフォーマンス、消費電力、およびアプリケーション シナリオを詳しく説明します。

とは何ですかTFTディスプレイ?

TFT は Thin Film Transistor の略で、独立したディスプレイ技術ではなく、LCD 構造に基づいて構築された高度な駆動および最適化技術です。 TFT ディスプレイは本質的には、画面上の個々のピクセルごとに小さな薄膜トランジスタを統合したアクティブ マトリクス LCD ディスプレイです。各トランジスタは独立したスイッチとして機能し、単一ピクセルの電圧と信号を正確に制御します。このコア構造のアップグレードは、従来の LCD ディスプレイのパッシブ動作モードを完全に覆します。このアクティブ マトリックス アーキテクチャにより、各ピクセルがその状態を保持し、他のピクセルがリフレッシュされます。したがって、TFT ディスプレイは LCD ディスプレイのサブセットですが、非常に優れた性能を備えています。スマートフォンの画面から 65 インチ 4K テレビに至るまで、現在製造されているほぼすべての LCD は実際には TFT-LCD です。 「TFT スクリーン」というと、通常はアクティブ マトリクス LCD を意味します。

とは何ですかLCDディスプレイ?

LCD は液晶ディスプレイの略で、数十年にわたって家庭用電化製品市場を支配してきたフラット パネル ディスプレイ技術の一般的なカテゴリです。 LCD ディスプレイは、液晶分子の固有の物理的特性に依存して光を変調し、視覚的な画像を生成します。従来の LCD ディスプレイの中核構造には、バックライト モジュール、ガラス基板、液晶層、カラー フィルター、偏光フィルムが含まれます。 OLED などの自発光ディスプレイ技術とは異なり、LCD ディスプレイは独立して光を生成しません。代わりに、固定のバックライト光源を使用し、電気信号を通じて液晶分子の配置を調整して光の透過率を制御し、それによってさまざまな色、輝度レベル、画像の詳細を形成します。

LCD パネルは、バックライト、偏光フィルター、液晶層、電極で構成されます。電圧が印加されると、結晶がねじれて光を遮断または透過し、ピクセルが形成されます。従来の LCD ディスプレイには、パッシブ マトリックス タイプ (STN や TN など) とアクティブ マトリックス タイプ (TFT など) があります。初期の LCD の主な制限は、パッシブ マトリックス設計がピクセルの行または列全体を一度に処理するため、応答時間が遅いことと視野角が狭いことでした。

TFT ディスプレイと LCD ディスプレイの主な技術的な違い

TFT ディスプレイと従来のパッシブ マトリックス LCD ディスプレイ間の本質的な違いはピクセル駆動メカニズムにあり、これがさらにディスプレイの性能、構造設計、およびユーザー エクスペリエンスにおける総合的な違いにつながります。次のセクションでは、4 つのコア部分の主な違いについて詳しく説明します。

画素駆動機構

駆動モードは、TFT ディスプレイと従来の LCD ディスプレイを分ける根本的な違いです。従来のパッシブマトリクス LCD ディスプレイは、行-列クロススキャン駆動方式を採用しています。このシステムはピクセルの各行と列を一定の周期で走査し、すべてのピクセルが回路信号を共有します。複数のピクセルが電極回路を共有するため、スキャンプロセス中の信号干渉とクロストークは避けられません。動的な画像や高解像度のコンテンツを表示する場合、共有回路は各ピクセルに安定した継続的な電圧サポートを提供できず、ピクセルの状態が不安定になります。

応答速度とダイナミック表示性能

応答速度とは、表示ピクセルが明状態と暗状態を切り替えるのに必要な時間を指し、特にゲーム、ビデオ、スポーツ映像などの動きの速い画像の場合、画面の動的な表示効果が直接決まります。従来の LCD ディスプレイの応答速度は非常に遅く、通常は 100 ミリ秒を超えます。パッシブ スキャン モードのため、ピクセル信号の更新には明らかな遅れがあり、画面の内容が急速に変化するときに液晶分子が時間内に反転できません。これにより、動的シーンで深刻なゴースト、ぼやけ、尾引き現象が発生し、従来の LCD ディスプレイが高フレームレートの動的表示シナリオに適応できなくなります。

視野角性能

視野角は、ディスプレイ画面の実用性を示す重要な指標であり、正面以外の視点から見たときに画面が正確な色と明るさを維持できる角度範囲を表します。従来のパッシブ マトリックス LCD ディスプレイは視野角が非常に狭く、有効視野範囲は正面からわずか 30 ～ 45 度です。ユーザーが視点をわずかに傾けると、画面に深刻な色の歪み、明るさの減衰、さらには色の反転が発生します。この欠陥により、従来の LCD ディスプレイは 1 人のユーザーが正面から見るシナリオにのみ適しており、複数人での観察や複数の角度からの観察のニーズを満たすことができません。

消費電力とエネルギー効率

消費電力の観点から見ると、従来の LCD ディスプレイには両面特性があります。パッシブマトリクス型液晶ディスプレイは、単色の文字や固定パターンなどの静的でシンプルな表示内容の場合、回路構成がシンプルで信号動作負荷が低いため、消費電力が低くなります。ただし、動的な高解像度のマルチカラー コンテンツを表示する場合、受動回路の継続的な周期スキャンにより信号損失と電力消費が増加し、全体的なエネルギー効率が低下します。
