0.96 インチ PM OLED ディスプレイ モジュール SSD1306 が組み込みプロジェクトにとって信頼性が高い理由は何ですか?

の0.96 インチ PM OLED ディスプレイ モジュール SSD1306は、組み込みエレクトロニクス、IoT デバイス、ウェアラブル システム、DIY エンジニアリング プロジェクトで最も広く使用されている小型ディスプレイ ソリューションの 1 つとなっています。この記事では、そのアーキテクチャ、パフォーマンスの利点、統合方法、および実際のアプリケーションについて詳しく説明します。このコンパクトな OLED モジュールが、要求の厳しい環境において、高明瞭な出力、低消費電力、長期安定性において信頼されている理由を、エンジニア、製品デザイナー、愛好家が理解できるように設計されています。

目次

• 1. 0.96インチPM OLEDディスプレイモジュールSSD1306の概要
• 2. 内部アーキテクチャと動作原理
• 3. 主な特徴と利点
• 4. 技術仕様の説明
• 5. SSD1306 OLEDモジュールを統合する方法
• 6. 通信インターフェイス (I2C 対 SPI)
• 7. 消費電力と効率
• 8. 一般的な問題とトラブルシューティング
• 9. OLEDとLCDの比較
• 10. 現実世界のアプリケーション シナリオ
• 11. エンジニアのための設計上の考慮事項
• 12. よくある質問
• 結論

1. 0.96インチPM OLEDディスプレイモジュールSSD1306の概要

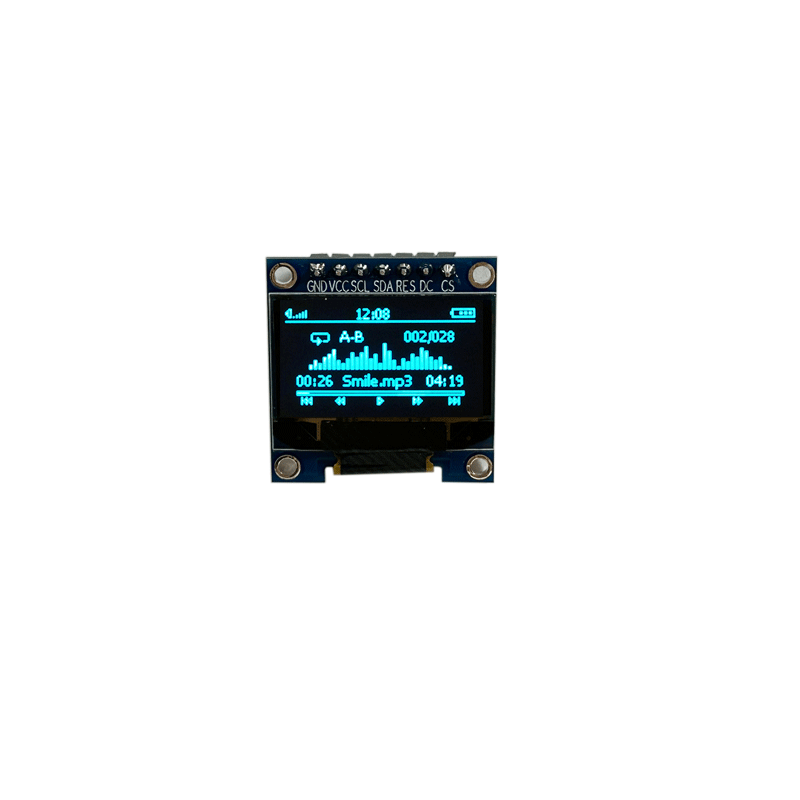

の0.96 インチ PM OLED ディスプレイ モジュール SSD1306は、マイクロコントローラーベースのシステムで一般的に使用されるコンパクトな有機発光ダイオード ディスプレイです。従来の LCD とは異なり、OLED テクノロジーは各ピクセルから直接光を発するため、バックライトの必要がありません。これにより、より深いコントラスト、より薄い構造、優れた視野角が実現します。

SSD1306 ドライバー IC は、ピクセルレベルの動作を制御し、マイクロコントローラーとディスプレイ マトリックス間の通信を管理します。そのシンプルさと効率性により、Arduino、ESP32、Raspberry Pi、その他の組み込みプラットフォームの標準的な選択肢となっています。

2. 内部アーキテクチャと動作原理

モジュールの中核となるのは SSD1306 コントローラーで、メモリ マッピング、表示リフレッシュ サイクル、コマンド解釈を処理します。ディスプレイは 128x64 ピクセル マトリックス (通常) で構成され、各ピクセルは独立して制御されます。

LCD とは異なり、OLED パネルはバックライトを必要としません。電圧が印加されると、各ピクセルが独自の光を発します。この自己発光特性により、非常に高いコントラスト比と完璧に近い黒レベルが可能になります。

• ピクセル駆動の発光システム
• 統合ディスプレイ RAM (GDDRAM)
• タイミング制御用の内部発振器
• 昇圧回路内蔵

3. 主な特徴と利点

0.96 インチ PM OLED ディスプレイ モジュール SSD1306 の人気の理由は、そのパフォーマンスとシンプルさの組み合わせです。主な利点は以下のとおりです。

• 超高コントラスト比 (通常 2000:1 以上)
• 最大160°の広い視野角
• 静的表示モードでの消費電力が非常に低い
• バックライトシステムが不要
• アニメーションに適した高速応答時間
• スペースに制約のあるデバイス向けのコンパクトな PCB 設置面積

これらの機能により、エネルギー効率が重要なバッテリ駆動システムやポータブル電子機器に特に適しています。

4. 技術仕様の説明

技術仕様を理解することは、エンジニアがプロジェクトの要件に適したディスプレイ構成を選択するのに役立ちます。

これらの仕様は、電源制御をさらに複雑にすることなく、ほとんどのマイクロコントローラー エコシステムとの互換性を強調しています。

5. SSD1306 OLEDモジュールを統合する方法

統合は、このモジュールの最も強力な利点の 1 つです。初心者でも簡単な手順で導入できます。

• ステップ 1: VCC ピンと GND ピンを適切に接続する
• ステップ 2: 通信プロトコルを選択します (I2C が最も一般的です)
• ステップ 3: SSD1306 ライブラリをマイクロコントローラー プラットフォームにインストールする
• ステップ 4: ファームウェアで表示を初期化する
• ステップ 5: グラフィックまたはテキスト データを画面バッファに送信する

モジュールにはほとんどの必要なコンポーネントがすでに含まれているため、外部ドライバー回路は必要ありません。

6. 通信インターフェイス (I2C 対 SPI)

SSD1306 は、I2C 通信と SPI 通信の両方をサポートしており、それぞれに独自の利点があります。

I2C は、2 本のデータ ライン (SDA と SCL) のみを必要とするそのシンプルさから広く使用されています。これにより配線の複雑さが軽減され、コンパクトな組み込みシステムに最適です。

一方、SPI はより高速なデータ転送速度を提供し、アニメーションや頻繁な画面更新を伴うアプリケーションに好まれます。

• I2C:最小限の配線、低速、センサーやシンプルなディスプレイに最適
• SPI:リフレッシュの高速化、必要なピンの数の増加、グラフィックスを多用するシステムに最適

7. 消費電力と効率

OLED テクノロジーの最も重要な利点の 1 つは、エネルギー効率です。 0.96 インチ PM OLED ディスプレイ モジュール SSD1306 は、ピクセルが点灯しているときにのみ電力を消費します。黒のピクセルは事実上エネルギーを必要としません。

これにより、以下の場合に特に役立ちます。

• バッテリー駆動のIoTデバイス
• ウェアラブルエレクトロニクス
• ポータブル測定ツール

ただし、真っ白な画面を表示し続けると電力使用量が大幅に増加するため、最適化された UI 設計が不可欠です。

8. 一般的な問題とトラブルシューティング

モジュールが信頼できるものであっても、ユーザーは統合の問題に遭遇する可能性があります。以下に一般的な問題と解決策を示します。

• 空白の画面:I2Cアドレスと配線接続を確認してください
• 点滅表示：安定した電力供給を確保
• 間違った出力:ライブラリの構成と解像度の設定を確認する
• 低輝度:ソフトウェアのコントラスト設定を調整する

ほとんどの問題は、ハードウェアの欠陥ではなくソフトウェアに関連しています。

9. OLEDとLCDの比較

10. 現実世界のアプリケーション シナリオ

0.96 インチ PM OLED ディスプレイ モジュール SSD1306 の多用途性により、幅広い業界やアプリケーションに適しています。

• スマートホームコントローラー
• ウェアラブルフィットネスデバイス
• 産業用センサーディスプレイ
• DIY Arduino プロジェクト
• 医療用ポータブルモニタリングシステム
• バッテリー管理システム

そのコンパクトなサイズと明瞭さにより、開発者は非常に小さなデバイスでも意味のあるユーザー インターフェイスを統合できます。

11. エンジニアのための設計上の考慮事項

このモジュールを使用して設計する場合、エンジニアは電気的安定性、UI の最適化、および熱条件を考慮する必要があります。

• 寿命を延ばすために、継続的な全画面の明るさを避けてください。
• I2C 通信には適切なプルアップ抵抗を使用してください
• マイクロコントローラーのロジックレベルと電圧の互換性を確保
• フレーム更新を最適化して電力使用量を削減する

適切な設計を実践すると、パフォーマンスと耐久性が大幅に向上します。

12. よくある質問

Q1: SSD1306 は色を表示できますか?
いいえ、モノクロ ディスプレイです (通常は白、青、または黄色のバリエーション)。

Q2:Arduinoと互換性がありますか?
はい、複数のオープンソース ライブラリで広くサポートされています。

Q3: バックライトは必要ですか?
いいえ、OLED テクノロジーは自己発光します。

Q4: モジュールの寿命はどれくらいですか?
使用パターンにもよりますが、通常は数万時間です。

Q5: アニメーションは表示できますか?
はい。ただし、よりスムーズなパフォーマンスを得るには SPI インターフェイスの使用をお勧めします。

結論

0.96 インチ PM OLED ディスプレイ モジュール SSD1306 は、コンパクトな電子システムにとって最も実用的で効率的なディスプレイ ソリューションの 1 つです。高コントラスト、低消費電力、シンプルな統合の組み合わせにより、複数の業界のエンジニアや開発者にとって好ましい選択肢となっています。

プロトタイプ開発から商用組み込み製品まで、このモジュールは、匹敵するのが難しいパフォーマンスと手頃な価格のバランスを提供します。
