ガラスカバープレートの3つの製造プロセスとは何ですか?
ガラス カバー プレートは、家庭用電化製品、自動車用ディスプレイ、スマート ホーム デバイス、産業用タッチ スクリーンに不可欠な保護および装飾コンポーネントです。電子機器とユーザーの間の最も外側のインターフェースとして機能し、耐傷性、耐落下性、光透過性、美的表現などの中核となる機能を担っています。ガラス カバー プレートの性能、外観の耐久性、および用途シナリオは、その製造プロセスによって完全に決まります。
現代の精密製造業界では、高品質のガラス カバー プレートの生産は主に、フロート ガラス プロセス、オーバーフロー ダウンドロー プロセス、および化学強化プロセスという 3 つの成熟した主流プロセスに依存しています。各プロセスには、独自の技術原理、生産上の利点、性能特性、および対象となる応用分野があります。電子機器メーカー、調達エンジニア、業界関係者が適切なガラス カバー プレート材料を選択し、製品の品質を最適化するには、これら 3 つのコア プロセスを理解することが不可欠です。

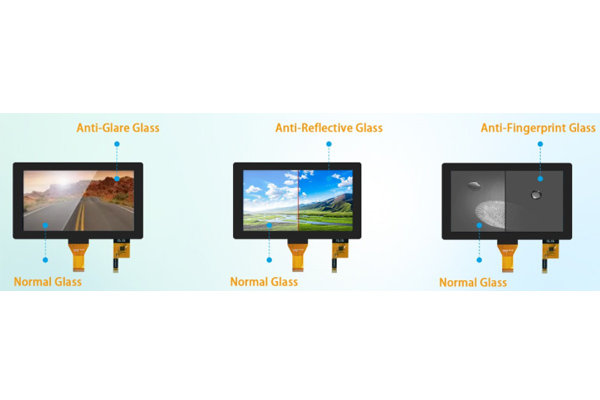

反射防止コーティング (AR)
未処理のガラスは可視光の約 8% を反射し、空気とガラスの各界面から 4% を反射します。ディスプレイの場合、その反射によってコントラストが失われ、ユーザーは輝度を上げる必要が生じ、バッテリーが消耗します。 AR コーティングにより、反射は表面あたり 1% 未満に抑えられます。
ARコーティングは薄膜干渉を利用したものです。交互の屈折率を持つ材料の層 (通常は二酸化ケイ素と五酸化ニオブ) がガラス上に堆積されます。各層の厚さはちょうど可視光の波長の 4 分の 1 です。各層の上部と下部から反射する光は破壊的に干渉し、反射を打ち消します。
蒸着方法は、真空チャンバー内での電子ビーム蒸着またはスパッタリングです。ガラス カバーは、回転するドームまたは遊星固定具にロードされます。蒸気は直線的に進み、冷たいガラスの上で凝縮します。
一般的な AR スタックには 4 ～ 7 つのレイヤーがあります。層が増えると帯域幅が広がります（可視スペクトル全体をカバーします）が、コストとサイクル時間が増加します。品質検査では分光光度計で反射率を測定します。優れた AR コーティングは、450nm から 650nm までの平均反射率が 0.5% 未満です。
指紋防止コーティング (AF)
油っぽい指紋はタッチスクリーンにとって大敵です。 AFコーティングによりガラスに撥油性と疎水性（撥水性）を持たせます。指紋が拭き取りやすく、汚れが目立ちにくいです。
コーティングはフルオロポリマー、通常はパーフルオロポリエーテル (PFPE) 誘導体です。申請方法はさまざまです。真空蒸着は大量生産の場合に一般的です。固体の PFPE が入った小さなるつぼが真空チャンバー内で加熱されます。材料は蒸発してガラス表面に化学的に結合し、厚さ約 2 ～ 5 ナノメートルの単層を形成します。湿式スプレーと熱硬化は、少量の場合に機能します。液体 AF ソリューションをガラス上にスプレーまたはスピンコートし、120°C ～ 150°C で 30 分間ベークします。結果は同様ですが、耐久性は真空蒸着 AF よりわずかに劣ります。
耐久性はスチールウール摩耗試験により測定されます。スチールウールパッドを備えた1kgの重りでコーティングされた表面を前後にこすります。優れた AF コーティングは、100 度を超える水接触角を維持しながら、3,000 ～ 5,000 サイクルに耐えます。未処理のガラスの接触角は約 30 度で、水は広がります。
アンチグレアコーティング(AG)
グレアは鏡面反射、つまり鏡のように光を反射する滑らかな表面から発生します。 AGコーティングにより微細な凹凸を生み出し、反射光を拡散します。その結果、明るい日光や頭上の照明の下でも読みやすいマットな仕上がりになります。
2 つの方法が存在します。一つ目は化学エッチングです。ガラスはフッ化水素酸または重フッ化アンモニウムの槽に浸漬されます。酸はガラス表面を選択的に攻撃し、ランダムな山と谷を作り出します。粗さは、酸の濃度、温度、滞留時間によって制御されます。エッチング後、ガラスは曇った外観になります。 2番目の方法は、シリカナノ粒子のスプレーコーティングです。ナノ粒子の懸濁液をガラスにスプレーし、焼き付けます。粒子は自己集合して粗い層になります。この方法は均一性が優れていますが、エッチングされた AG よりも耐摩耗性が低くなります。 AG は透過時と反射時に光が散乱するため、透明度をわずかに低下させます。高解像度ディスプレイの場合は、中程度の粗さ (Ra 0.1 ～ 0.3 マイクロメートル) を備えた妥協的な AG が一般的です。
結論
フロート ガラス プロセス、オーバーフロー ダウンドロー プロセス、および化学強化プロセスは、現代のガラス カバー プレート製造の 3 つの中心となる技術の柱を構成しています。各プロセスは産業チェーンにおいてかけがえのない役割を果たしており、低コストの大量生産からハイエンドの高精度のカスタマイズまで、あらゆる生産ニーズをカバーしています。
家庭用電化製品が軽量、折りたたみ式、高精細ディスプレイに向けて継続的にアップグレードされているため、3 つの主要なプロセスも常に反復され、最適化されています。オーバーフロープロセスはより薄く、より高い平坦度を目指して開発されており、フロートプロセスはハイエンドプロセスとの性能差を狭めるために表面精度を継続的に改善しており、化学強化プロセスはより深い応力層とより高い耐衝撃性を目指して進化しています。世界的な電子メーカーにとって、3 つのプロセスの特性を明確に理解することは、コストパフォーマンスの高いガラス カバー プレート製品を選択し、製品コアの競争力を最適化するための鍵となります。
