偏光板と LCD ディスプレイにおけるその中心的な役割とは何ですか?
偏光子は目に見えませんが、あらゆるものの基礎的な構成要素として機能する不可欠な光学コンポーネントです。LCD（液晶ディスプレイ）デバイス。ほとんどの消費者は画面の解像度、リフレッシュ レート、色の精度に重点を置いていますが、偏光板は LCD パネル上で可視画像を可能にする縁の下の力持ちです。高品質の偏光子がなければ、LCD スクリーンはコントラストを生成したり、光透過を制御したり、鮮明で鮮やかなビジュアルを表現したりすることができません。
偏光子とは何ですか?

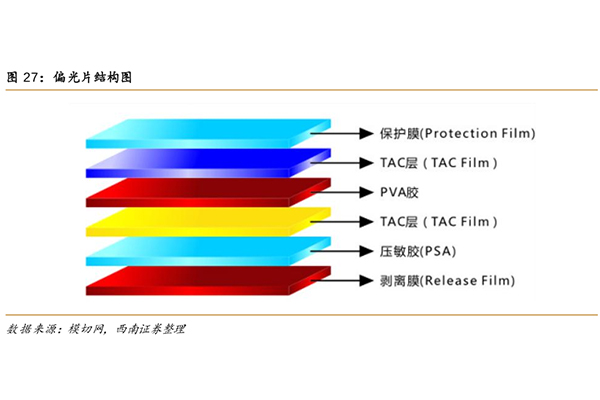

偏光フィルターまたは偏光フィルムとしても知られる偏光子は、光波の振動方向をフィルタリングおよび制御するために使用される特別に設計された薄い光学フィルムです。その機能を完全に理解するには、まず自然光の基本的な特性を把握する必要があります。バックライト光源、太陽光、室内照明から発せられる自然光は偏光されていないため、その電磁波は光の伝播方向に対して垂直方向にランダムに振動します。非常に薄いですが、光がディスプレイを通過できるかどうかを決定し、画像、テキスト、色を画面上に表示できます。独自の光を生成する OLED ディスプレイとは異なり、LCD はバックライトに依存します。偏光子がないと、バックライトによって生成された光が制御不能にディスプレイを通過するだけになり、目に見える画像を作成することができなくなります。
LCD偏光板の主な種類
設置位置、光学機能、用途シナリオに基づいて、偏光子を使用する液晶ディスプレイ主に 2 つのコア カテゴリに分類され、これらがペアで動作して光制御プロセス全体を完了します。多様な液晶パネルの構造や使用環境に合わせて、さまざまな種類の偏光板を用意しています。
1.下偏光板（背面偏光板）
下部偏光子は LCD バックライト モジュールと液晶層の間に設置され、バックライト透過用の最初の光ゲートとして機能します。その主なタスクは、バックライトから発せられる偏光されていない均一な光を一方向の偏光に変換することです。バックライト モジュールは、完全に無秩序であり、液晶分子によって変調できない高輝度の多方向散乱光を生成します。下部偏光子は不規則な光振動をすべて除去し、その後の液晶調整のために安定した単軸偏光を出力します。
2.上部偏光板（前面偏光板）
上部偏光板は、ユーザーの視線方向に面して液晶層の外側に取り付けられます。その偏光軸は下部偏光板に対して 90 度の垂直角度で設置され、交差偏光構造を形成します。 LCD パネルの 2 番目の光ゲートとして、液晶分子と協力して最終的な光出力を制御し、画面のコントラストと画像を形成します。上部偏光板はコントラストの最適化、アンチグレア性能、視野角の安定性に重点を置いています。液晶分子によって変調された光をフィルタリングし、無効な光を遮断し、画素電圧に対応した正確な光信号を出力します。
LCD では偏光子はどのように機能しますか?
動作原理はいくつかの簡単なステップに分けることができます。
ステップ 1: バックライトが白色光を生成する
LED バックライトは明るい白色光を生成します。
この光にはあらゆる方向に振動する波が含まれています。
ステップ 2: 背面偏光板が光をフィルターします
背面偏光子は、1 つの偏光方向のみを通過させます。
この段階では、すべての透過光は単一平面内で振動します。
ステップ 3: 液晶が光を回転させる
各画素に印加された電気信号に応じて液晶分子がねじれます。
電圧が異なると回転角度も異なります。
これが液晶画像形成の心臓部です。
ステップ 4: 前面偏光子による透過制御
フロント偏光子は偏光角を分析します。
液晶が光をどれだけ回転させたかに応じて、次のようになります。
--光は完全に透過します
--光は部分的に通過します
--光が完全に遮断される
これらのさまざまな明るさレベルにより、グレースケール画像とフルカラー画像が生成されます。
まとめ
偏光子はすべての中核となる光学基盤です液晶表示画面、偏光フィルタリング、光透過制御、コントラスト形成、および干渉防止ディスプレイという重要なタスクを引き受けます。パッシブ表示デバイスとして、LCD ディスプレイのイメージング ロジック全体は、上部と下部の交差偏光子と中間の液晶分子の協働作業に完全に依存しています。偏光子の品質は、画面の明るさ、コントラスト、色の精度、視野角、耐用年数などの主要な LCD ディスプレイ指標を直接決定します。
