ポジティブLCDディスプレイとネガティブLCDディスプレイとは何ですか?

LCDディスプレイ家電製品や産業機器から自動車のダッシュボードや医療機器に至るまで、数え切れないほどの業界にわたるビジュアル インターフェイスのバックボーンとなっています。産業用スクリーン、計器パネル、自動車用ディスプレイ、またはポータブル デバイスのモニターを購入したことがある場合は、ポジティブ モード LCD ディスプレイとネガティブ モード LCD ディスプレイという用語に遭遇したことがあるでしょう。これら 2 つのコア LCD 表示モードは、基本的な外観、光透過メカニズム、可読性、消費電力、およびモノクロおよび基本カラー LCD 画面のアプリケーション境界を定義します。商業用および産業用電子機器で広く使用されているにもかかわらず、ほとんどのバイヤーやエンジニアは、その動作原理、主な違い、シナリオ固有の利点を完全に理解できていないため、デバイスのパフォーマンスとユーザー エクスペリエンスを損なう不適切な画面の選択につながっています。

ポジティブ LCD ディスプレイとは何ですか?

ポジティブ LCD ディスプレイは、明るい背景に暗いテキスト/グラフィックスを特徴とする標準的な LCD ディスプレイ モードです。電力が供給されていない状態または非アクティブ状態では、LCD ピクセル領域は透明または明るいままですが、アクティブなピクセルは光を遮断して暗い表示コンテンツを形成します。一般的な視覚的表現には、白/灰色の背景に黒い文字、黄緑色の背景に黒い記号、反射する銀の背景に暗いアイコンなどがあります。

ポジティブ LCD スクリーンは、最も伝統的で広く使用されている LCD 光学構成である交差偏光子構造を採用しています。このモードは周囲光に大きく依存し、優れた防眩性能を備えているため、屋外や高輝度環境の表示デバイスに最適です。

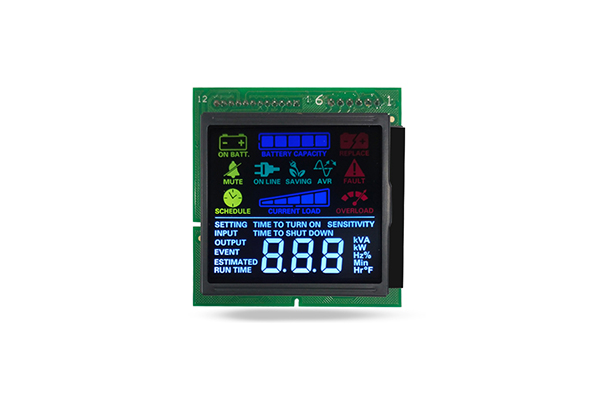

ネガティブ液晶ディスプレイとは何ですか?

ネガティブ液晶ディスプレイは反対の表示モードで、暗い背景に明るいテキスト/グラフィックを表示します。画面に電力が供給されていない場合、表示領域全体がブロックされ、濃い黒または濃い灰色で表示されます。ピクセルが通電されると、液晶分子が回転してバックライトを通過させ、暗い背景に対して明るいコンテンツを形成します。

ネガティブ LCD ディスプレイは、整列偏光子構造を使用しています。ポジティブ LCD とは異なり、周囲光に依存して表示することができないため、鮮明なコンテンツを表示するにはバックライト モジュールを装備する必要があります。このモードは、低照度の屋内環境で超高コントラストと繊細な視覚効果を実現し、家庭用電化製品、自動車内装、屋内産業用制御パネルに広く適用されています。

ポジティブ LCD ディスプレイの動作原理

ポジティブ LCD は、2 つの垂直に交差した偏光子 (90 度オフセット) で構築されています。リラックスした非通電状態の液晶層は周囲光を 90 度回転させ、光が 2 つの偏光子をスムーズに通過できるようにします。これにより、オフ状態では画面全体の背景が明るく透明になります。

特定のピクセルに電圧が印加されると、液晶分子はねじれ配列を失い、電界に対して垂直に整列します。光を回転させなくなるため、入射光は上部の偏光子によってブロックされます。ピクセル領域は光の透過を失い、暗いテキストやパターンが形成されます。簡単に言うと、電源をオンにするとコンテンツが暗くなり、電源をオフにすると背景が明るくなります。

ネガティブ LCD ディスプレイの動作原理

ネガティブ LCD ディスプレイは、上下の偏光子が同じ方向に並ぶ平行偏光子レイアウトを採用しています。非通電状態では、液晶分子がねじれて光を 90 度回転させ、整列した偏光子によって光が遮断されます。オフ状態では画面全体が暗いままです。

対象のピクセルに電圧が印加されると、液晶分子が真っ直ぐになり、光の回転が止まります。バックライトの光は二重偏光子をスムーズに通過し、暗い背景上に明るく高輝度の表示コンテンツを形成します。その中心となるロジックは、電源オンは明るいコンテンツに相当し、電源オフは暗い背景に相当します。

ポジティブ LCD ディスプレイとネガティブ LCD ディスプレイの主な違い

適切な表示モードをすばやく区別して選択できるように、視覚効果、偏光子の構造、バックライト依存性、光適応性、コントラスト、消費電力、視野角、コストという 8 つの重要な側面から、ポジティブ LCD ディスプレイとネガティブ LCD ディスプレイの主な違いをまとめています。

1.ビジュアルプレゼンテーション

ポジティブ液晶:古典的な明るい背景に暗いコンテンツ、自然で柔らかい視覚効果、伝統的な人々の読書習慣に沿ったもの。スクリーントーンは昼白色、灰色、黄緑色を主体とし、長時間の視聴でも視覚疲労が少ないです。

ネガティブ液晶：暗い背景に明るい発光コンテンツ、強い視覚的インパクト、ハイエンドで繊細な外観。暗い背景は表示コンテンツを効果的に強調表示し、テキストとアイコンをより目立たせ、階層化します。

2.バックライト依存性とアンプ;光順応性

これは、アプリケーション シナリオにおける最も実際的な違いです。ポジティブ LCD は周囲光が優勢で、屋外の太陽光、屋内の強い光、オープンな作業スペースなどの明るい環境で最高のパフォーマンスを発揮します。バックライトがなくても、非常に鮮明な表示効果を維持でき、強い周囲光によって色褪せることはありません。

ネガティブ LCD はバックライトが支配的です。均一なバックライトのサポートにより、薄暗い屋内環境、夜景、低照度の作業条件でも最高レベルの表示品質を示します。ただし、強い日光の下では、バックライトの明るさが周囲の光に簡単に圧倒され、コンテンツが色褪せて読みにくくなります。明るい環境に適応するために、ネガティブ LCD は 800 nits 以上の高輝度バックライトを必要とし、消費電力が大幅に増加します。

3.コントラストと視野角性能

屋内の暗い環境では、ネガティブ LCD はポジティブ LCD よりもはるかに高いコントラスト比を持ちます。純粋な暗い背景により光漏れの干渉が排除され、コンテンツのエッジがより鮮明になり、細部がより繊細になります。一方、ネガティブ LCD は、あらゆる方向からのカラーシフトと輝度の減衰がほとんどなく、視野角が広いという特徴があります。

ポジティブ LCD のコントラストは比較的中程度です。背景が明るいため、明るい層と暗い層の間のギャップは小さくなりますが、明るい環境での視野角の安定性はより優れています。強い光の下でも反射ぼやけやコントラストの低下が起こりにくく、屋外での表示性能がより安定します。

4.消費電力と耐久性

ポジティブ液晶ディスプレイは省エネにおいて絶対的な利点を持っています。ほとんどのアプリケーション シナリオではバックライトのアクティブ化は必要なく、表示は周囲光に完全に依存します。補助バックライトを使用しても、低輝度でも需要を満たすのに十分なため、デバイスのバッテリー寿命が大幅に延長されます。これらは、低電力ポータブル デバイスの第一の選択肢です。

結論

ポジティブ LCD ディスプレイとネガティブ LCD ディスプレイの区別は、ディスプレイの選択における最も基本的な選択肢の 1 つです。ポジティブ LCD ディスプレイ太陽光下での優れた可読性、低消費電力、低コストを実現しており、屋外、バッテリ駆動、コスト重視のアプリケーションに最適です。ネガティブ モード LCD ディスプレイは、より高いコントラスト、より広い屋内視野角、優れた美観を実現し、屋内、低照度、デザイン重視の製品に最適です。
