グラフィックLCDディスプレイとセグメントLCDディスプレイの違いは何ですか?

産業用電子機器、家庭用電化製品、自動車機器、およびポータブル測定機器では、LCD ディスプレイと LED ディスプレイが最も一般的なヒューマン マシン インタラクション キャリアです。すべての主流のディスプレイ タイプの中で、グラフィック ドット マトリクス ディスプレイとセグメント ディスプレイ (セグメント コード スクリーンとも呼ばれる) は、ローエンドおよびミドルエンドのディスプレイ ソリューションとして最も広く使用されています。 LCD ディスプレイの分野では、セグメント ディスプレイとグラフィック ドットマトリックス ディスプレイという 2 つの基本技術が時の試練に耐えてきました。どちらもユーザーに視覚的な情報を提示するという目的を果たしますが、根本的に異なる原理で動作し、まったく異なるアプリケーションで優れています。

セグメント表示とは何ですか?

セグメントディスプレイは、画面上に独立したセグメント電極を備えた固定構造のディスプレイデバイスです。その内部構造は固定された表示内容に従ってプリセットされており、画面表面はいくつかの独立した調整不可能な表示セグメントに分割されています。最も一般的な構造はデジタル表示の 7 セグメント構造で、一部のカスタマイズ モデルには、バッテリー残量、信号強度、温度記号、機能インジケーターなどの固定アイコン セグメントが装備されています。

セグメント ディスプレイの動作原理は、ドットマトリックス ディスプレイの動作原理よりもはるかに単純です。駆動回路は特定のセグメントにハイレベルとローレベルの信号を入力するだけで済みます。対応するセグメント電極の電源がオンになると、セグメントが点灯して固定の数字または記号が形成されます。電源をオフにすると非表示になります。

グラフィック LCD ディスプレイとは何ですか?

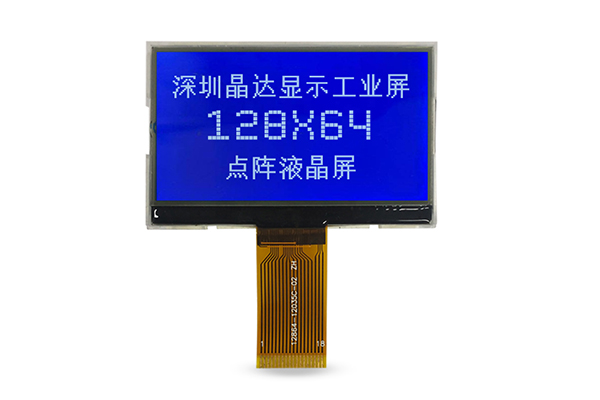

グラフィック LCD ディスプレイは、固定の行と列に配置された独立したピクセル ユニットの規則的なグリッドで構成されるフルカスタムのピクセル レベルの表示デバイスです。画面上の各ピクセルは駆動回路によって独立して制御され、固定の文字やセグメント構造に制限されることなく、個別にオンまたはオフにすることができます。一般的な解像度仕様には、128x32、128x64、192x64、128x128、240x128 およびその他の標準モデルが含まれており、小型および中型のディスプレイ サイズのニーズをカバーします。

中心となる動作原理は、マトリックス走査駆動技術に基づいています。ディスプレイチップは行回路と列回路を制御して画素点を巡回走査し、入力された表示データに応じて各画素のオンオフ状態と階調を調整します。

比較の概要

パラメータセグメント表示 グラフィックLCD表示

パフォーマンス、コスト、機能における上記の違いと組み合わせることで、2 つのディスプレイは業界でのアプリケーション シナリオを完全に区別することができます。正確に選択することで、製品のパフォーマンスを最大化し、コスト管理を最適化できます。

1.グラフィックドットマトリクスディスプレイの代表的な応用シナリオ

グラフィック ドットマトリックス ディスプレイは、複雑な人間と機械の相互作用、多様な表示コンテンツ、および機能反復の拡張を必要とする製品に適しています。主要なアプリケーション シナリオには、産業用制御タッチ スクリーン、インテリジェント検査機器、医療検出機器、POS 決済端末、ハンドヘルド データ コレクター、中型およびハイエンドのスマート ホーム デバイスが含まれます。これらのシナリオでは、複数行のテキスト、複雑なメニュー、データ曲線、カスタマイズされたアイコンを表示する必要があり、多くの場合、製品の反復に応じて表示機能をアップグレードする必要があります。これは、ドットマトリックス画面の柔軟な表示の利点と正確に一致します。

さらに、動的なデータ更新とグラフィック表示を必要とする車載補助ディスプレイ、環境監視装置、インテリジェント端末装置においても、グラフィック ドット マトリクス ディスプレイが主流の選択肢となっており、製品の視覚化とインタラクティブなエクスペリエンスの高い要件を満たすことができます。

2.セグメントディスプレイの代表的な応用シナリオ

セグメントディスプレイは、主にコスト重視の単一表示機能および固定コンテンツ表示機器に使用されます。典型的なシナリオには、給湯器、電磁調理器、エアコン、洗濯機などの家庭用電化製品のほか、スマート水道メーター、電気メーター、ガスメーター、リモコン、電子温度計、ローエンドのポータブル測定器などが含まれます。これらの製品は、複雑なグラフィック操作や機能の反復を必要とせず、固定数値、単純な状態アイコン、パラメーター値のみを表示する必要があるため、セグメント画面のコスト上の利点と安定性を最大化できます。

一方、低消費電力と高耐久性を追求した産業機器の表示灯や電力検出装置、長期待機監視装置などでもセグメントディスプレイは業界で選ばれている表示ソリューションです。

適切なモノクロ LCD ディスプレイを選択するには?

つまり、グラフィック ドットマトリックス ディスプレイとセグメント ディスプレイの本質的な違いは、ディスプレイの柔軟性と構造の拡張性にあります。セグメント LCD ディスプレイは、低コスト、低消費電力、高い安定性、および単一機能を備えた固定セグメント構造に依存しており、固定デジタルおよび単純なシンボル表示シナリオに重点を置いています。グラフィック ドット マトリックス ディスプレイは、独立したピクセル マトリックス制御に依存しており、柔軟で多様な表示コンテンツ、強力な拡張性、わずかに高い消費電力を備えています。
