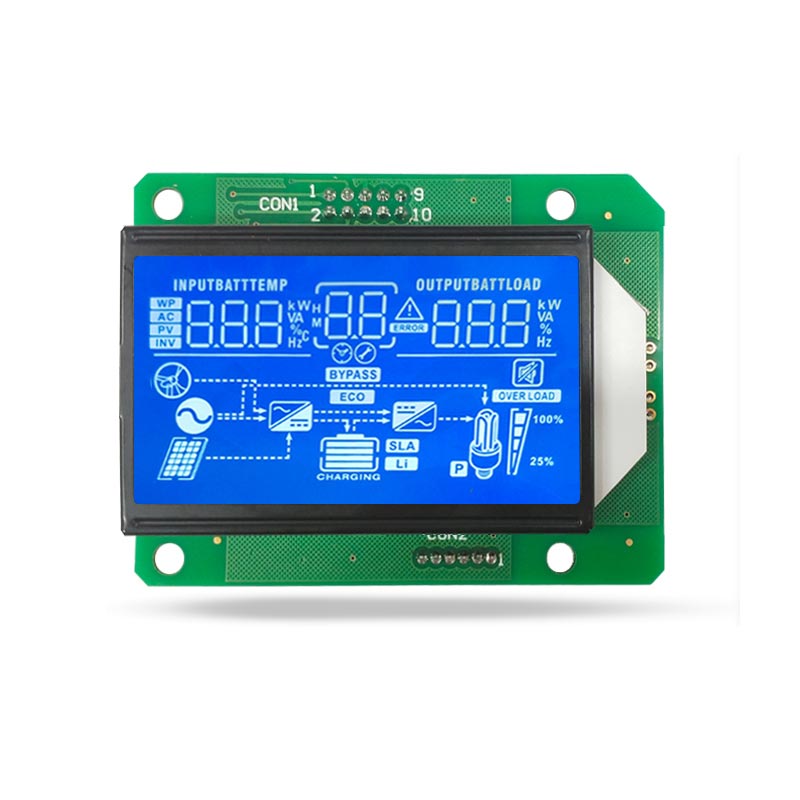

セグメント LCD ディスプレイ HTN ブルー モジュール LCM ディスプレイ
この工場卸売セグメント LCD ディスプレイ HTN ブルー モジュール LCM ディスプレイは、堅牢なパフォーマンスを実現する COB テクノロジーを備えた完全なドロップイン アセンブリです。
モジュール番号: JDA0801-16037C1
技術: COB 技術
動作温度：-10～60℃
視野角: 広い視野角
ドライブIC：HT1621
UPS デバイスや太陽光発電インバーターに最適です。カスタムガラス工具と 24 時間お見積りについてはお問い合わせください。
お問い合わせを送信
製品説明
|
プレミアムセグメント LCD ディスプレイ HTN ブルー モジュール LCM ディスプレイパワーインバータおよびUPS用 完全なドロップイン LCM アセンブリ · COB テクノロジー · HT1621 ドライバー · ハイコントラスト HTN ガラス |
|
モジュールサイズ 76×58×10.6mm |
表示VA 60×32.5mm |
|
動作電圧 5.0V LCM |
駆動方式 1/4 デューティ、1/3 バイアス |
製品紹介

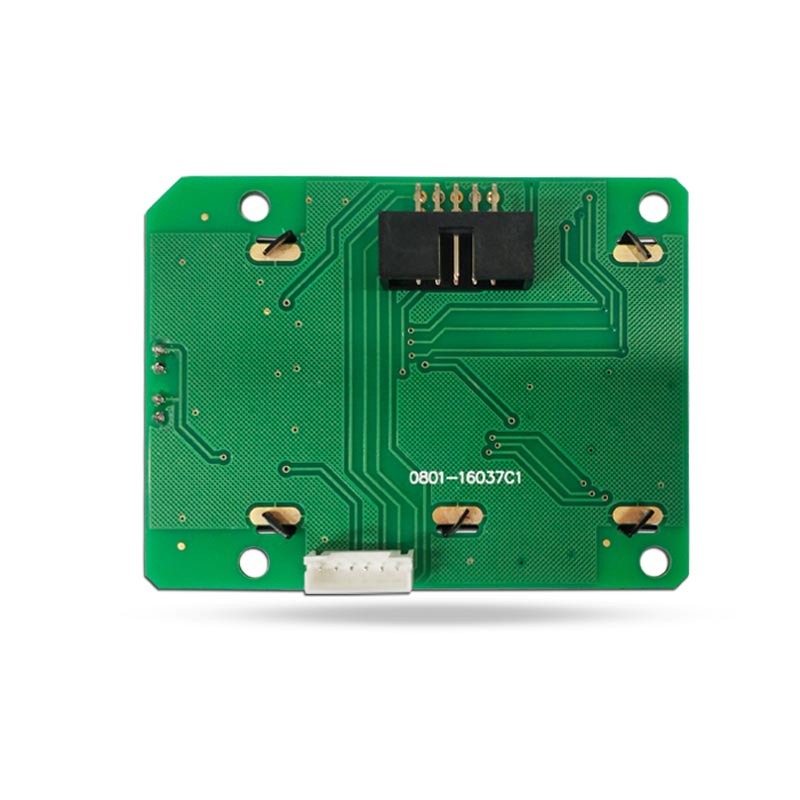

JINGDA DISPLAYは、セグメント LCD ディスプレイ HTN ブルー モジュール LCM ディスプレイ、10 年以上にわたるモノクロ LCD の専門知識をあらゆるプロジェクトにもたらします。この特定の LCM モジュールは、完全なドロップイン アセンブリとして設計されており、ガラス、バックライト、ドライバー、インターフェイス コネクタはすでにボードに取り付けられています。これにより、設計作業がホスト ファームウェアと機械的統合に移され、フレックス テールやガラス接着の認定が不要になります。
高度に統合された HT1621 ドライバー IC を搭載したこの製品セグメント LCD ディスプレイ HTN ブルー モジュール LCM ディスプレイわずか数個のピンとシンプルな回路で複雑なビジュアル出力を実現するため、組み込みデバイスやバッテリー駆動のデバイスに最適です。 HTN プロセスは改良されたツイスト構成を提供し、標準の TN ディスプレイ (約 50 度) と比較して、約 80 度の大幅に広い視野角と優れたコントラストを提供します。
標準モジュールが必要な場合でも、完全にカスタマイズされたソリューションが必要な場合でも、当社の工場では、正確なセグメント レイアウト用のカスタム ガラス ツールと、特定のアプリケーションのニーズを満たすカスタム ドライバー ファームウェアをサポートしています。
技術的パラメータ
|
モジュール番号 JDA0801-16037C1 |
液晶タイプ HTN/ブルー |
|
テクノロジー COB技術 |
ドライブIC HT1621 |
|
視野角 12時（ワイド） |
バックライト 白 |
|
動作温度 -10～60℃ |
保管温度 -20～70℃ |
主な用途
セグメント化された LCD ディスプレイは、表示パラメータと環境電気条件が固定されたデバイスです。私たちのセグメント LCD ディスプレイ HTN ブルー モジュール LCM ディスプレイ主に電力制御および新エネルギー貯蔵の分野に適用され、特に UPS デバイスや太陽光発電インバーターに使用されます。
|

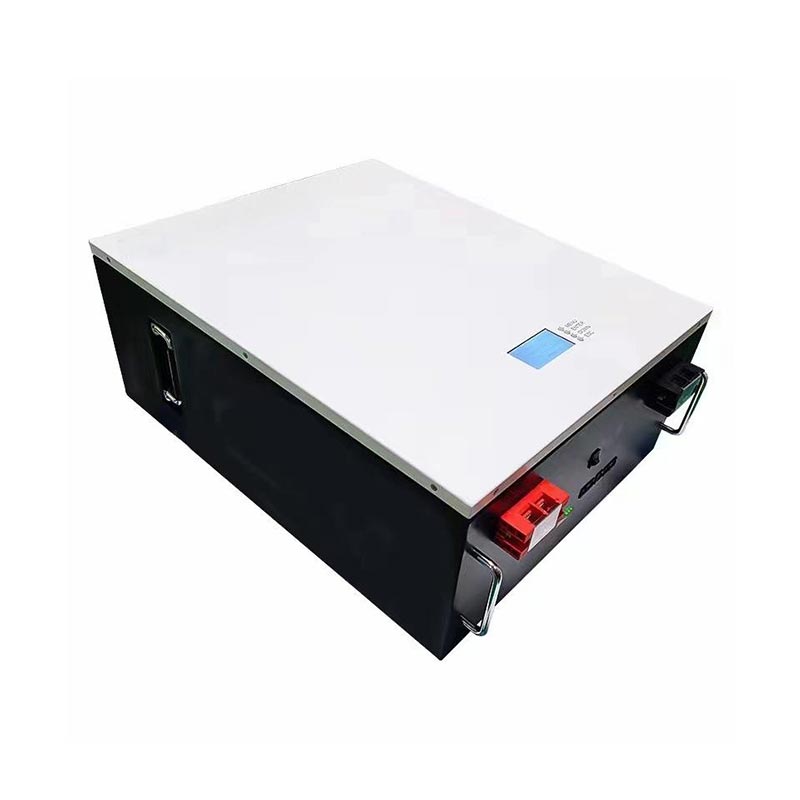

HTN ブルーセグメント LCD ディスプレイはパワーインバータで使用されます。 |

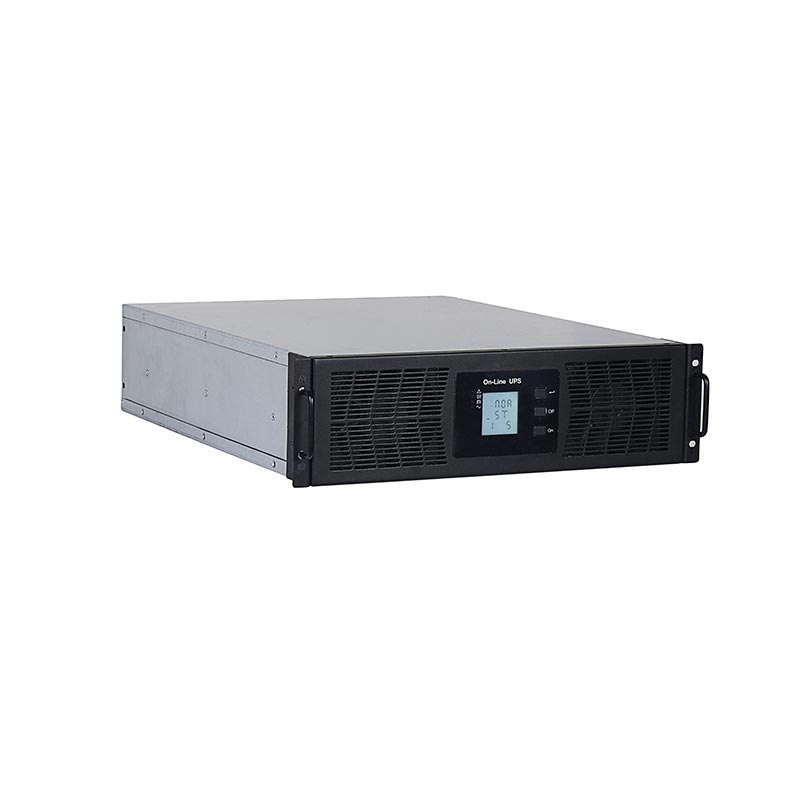

UPS デバイスで使用される HTN ブルー セグメント LCD ディスプレイ。 |
JINGDAをサプライヤーとして選ぶ理由?
深センに本拠を置き、モノクロセグメントLCDに特化して11年の経験を持つメーカーとして、当社は商社ではありません。当社は福建省に 10,000 平方メートルの工場を所有しており、社内の COB、COG、TAB 組立ラインを備えています。
|
品質管理と証明書 当社は GB/T19001-2016/ISO9001:2015、ISO14001、IATF-16949 システム認証、および CE 宣言を取得しています。お客様のご要望に応じて、企業の品質証明書、材料仕様書、製造検査記録、製品信頼性レポートを提供いたします。
|
標準的な輸出梱包
確実にセグメント LCD ディスプレイ HTN ブルー モジュール LCM ディスプレイ完璧な状態で到着するため、厳格な階層化された梱包手順を使用します。
|
1. ESDバッグ |
2.内箱 |
3.外箱 |
| ESDバッグ | 各モジュールは、さらなる処理の前に静電シールド袋に密封されます。 |
| 内箱 | モジュールは、安定性を維持し、動きを防ぐために、インナーボックス内の特定のスロットに配置されます。 |
| 外箱 | 頑丈なダンボール箱を使用しており、モデル、数量、バッチ番号を示すラベルが貼られています。 |

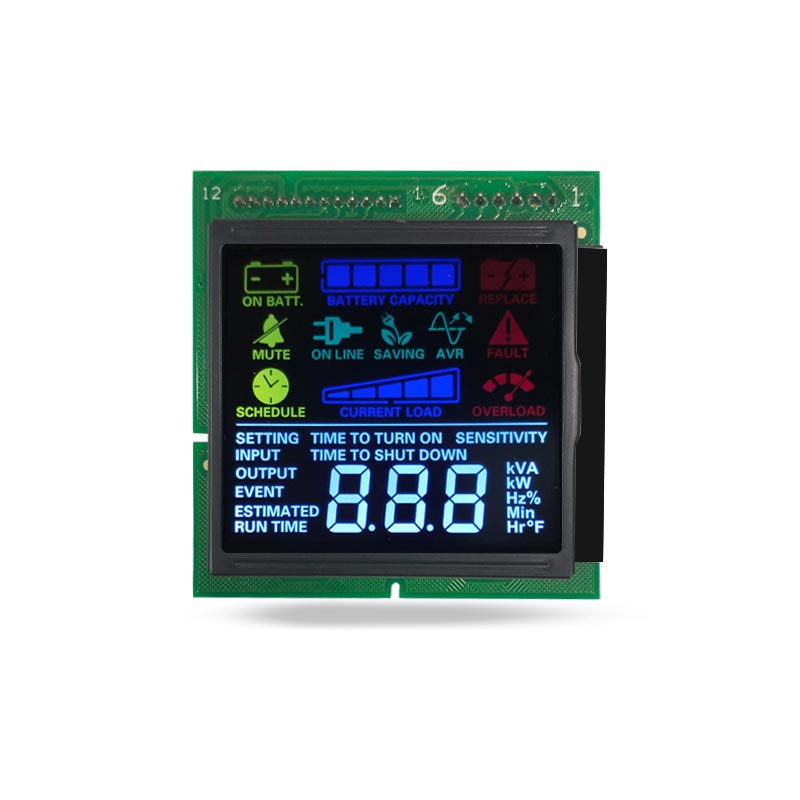

プロジェクトの他の表示オプションを調べるには、セグメントLCDディスプレイカテゴリ。コントラストを高くするには、セグメント LCD ディスプレイ VA ネガティブ LCD モード。デバイスでグラフィック出力が必要な場合は、グラフィックLCDディスプレイシリーズがぴったりです。
よくある質問
| COB LCD ディスプレイにおける COB とは何を意味しますか? | COBはチップオンボードの略です。ベア ドライバ IC は PCB に直接接着され、エポキシ カプセル化で覆われているため、耐久性が高くコンパクトなドロップイン アセンブリが実現します。 |
| 私の製品用にカスタム セグメント レイアウトを作成できますか? | はい。お客様の正確なセグメント パターン、アイコン、フォントに合わせてカスタム ガラスを作成します。レイアウト図面または参考サンプルを提供していただくと、当社のエンジニアが実現可能性を検討し、要件を推進します。 |
| TN ディスプレイと HTN ディスプレイの違いは何ですか? | HTN (High Twisted Nematic) は、TN のツイスト構成を改良したものです。 TN の 50° と比較して約 80° の広い視野角を提供し、要求の厳しいアプリケーション向けに優れたコントラストを提供します。 |
| 技術サポートやアフターサービスは提供していますか? | はい、当社は LCD ディスプレイ製品に対して包括的な技術サポートと 1 年間のアフターサービスを提供します。 |
