セグメント LCD ディスプレイ VA ネガティブ LCD モード

JDA 会社は、中国の深センにある専門分野の LCD ディスプレイの製造および供給業者です。セグメント LCD ディスプレイ VA ネガティブ LCD モードは、家電製品、医療機器、計測機器、産業用制御装置で一般的に使用されるディスプレイソリューションであり、高効率、低エネルギー消費、鮮明な視覚表示で知られています。当社の LCD 製品は高い費用対効果の利点があり、お客様に優れた LCD ソリューションを提供できます。
モジュール番号: JDA0301-19101A1
技術: COB 技術
動作温度：-20～70℃
ドライブIC：TCP802-01
視野角: 広い視野角

お問い合わせを送信

評価: 5.0

(評価数: 1)

製品説明

これセグメント LCD ディスプレイ VA ネガティブ LCD モード3.3V で動作し、深い黒の背景に明るい白のセグメントが表示されます。色よりもコントラストと長期安定性が重要視されるインバーター、UPS システム、メーター、産業用制御パネル向けに構築されています。

セグメントLCDディスプレイVAネガティブLCDモード：仕様と用途

を探しているエンジニアセグメント LCD ディスプレイ VA ネガティブ LCD モード通常、強い周囲光の下でも読みやすい画面、既存の 3.3V ボードに適合するドライバ方式、生産工程全体で同じ品質を再現できるサプライヤーの 3 つが同時に必要になります。 JDA0301-19101A1 は、まさにその概要を中心に構築されています。

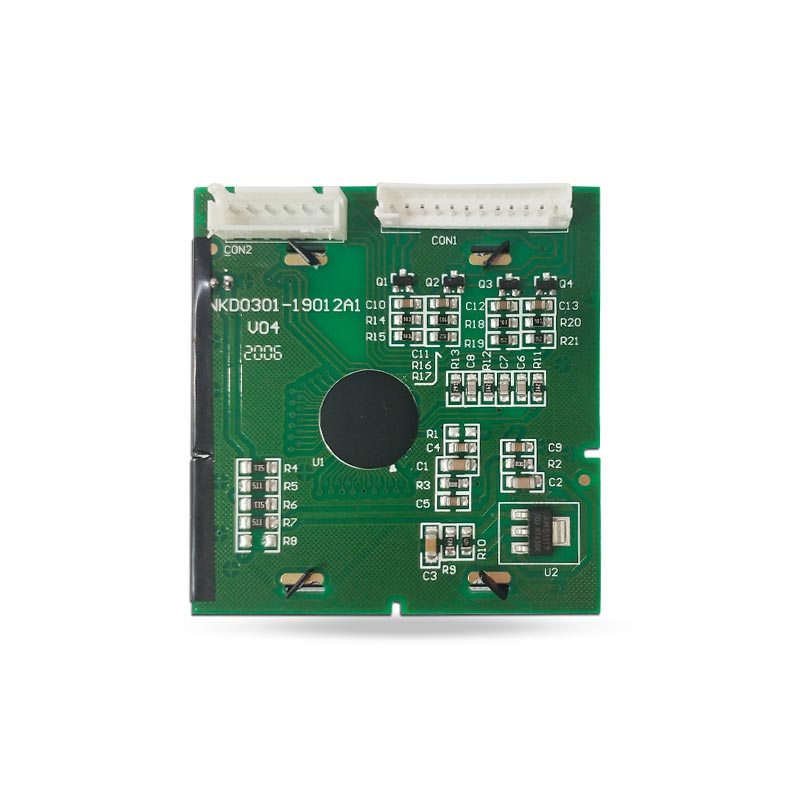

これセグメント LCD ディスプレイ VA ネガティブ LCD モードはネガティブモードガラスと COB (チップオンボード) アセンブリを組み合わせているため、TCP802-01 ドライバーは PCB 上に直接配置され、ユニットは 1 つの完成したコンポーネントとして取り付けられます。透過型偏光子とその背後にある LED バックライトにより、ディスプレイはほぼ黒の背景に白のセグメントを生成します。

	LCDタイプとロジック電圧 VA / ネガティブ \| VDD = 3.3V

	駆動ICと駆動方法 TCP802-01 \| 1/3 デューティ、1/2 バイアス

	活動領域と温度 46 × 41 mm \| -20～70℃

JDA0301-19101A1 仕様 - セグメント LCD ディスプレイ VA ネガティブ LCD モード
モジュール番号	JDA0301-19101A1
液晶タイプ	VA / ネガティブ
組立技術	COB (チップオンボード)
モジュールサイズ	58(W)×60(H)×15.8(T)mm
VA（アクティブエリア）を表示	46(W)×41(H)mm
駆動方式	1/3 デューティ、1/2 バイアス
ドライブIC	TCP802-01
視野角	12時
偏光子の種類	透過型
動作温度	-20～70℃
保管温度	-30～80℃

エンジニアが当社のセグメント LCD ディスプレイ VA ネガティブ LCD モードを選択する理由

本物のキャビネットに残るコントラスト

これセグメント LCD ディスプレイ VA ネガティブ LCD モードTN ディスプレイにありがちなグレーウォッシュではなく、真の深い黒の背景を提供するため、明るい工場照明の下やスモークパネルの後ろでも、照明されたセグメントを読み取ることができます。

低電力、長いフィールド寿命

モノクロセグメントテクノロジーは、バックライトとドライバーが必要とするものだけを描画します。ビデオ処理、リフレッシュのオーバーヘッド、熱の蓄積がないため、継続的に電力供給されるメーターやインバーターのフロントパネルに適しています。

ドロップイン電気互換性

1/3 デューティおよび 1/2 バイアス駆動の 3.3V ロジック電源は、ほとんどのインバータ、UPS、および計測プラットフォームで使用される MCU レールに適合し、レベルシフトや外部ドライバの再設計の必要性を軽減します。

このセグメント LCD モジュールが使用される場所

ネガティブ VA 光学系、幅広い動作温度、COB の堅牢性の組み合わせにより、これが実現します。セグメント LCD ディスプレイ VA ネガティブ LCD モードいくつかの機器カテゴリにわたる実用的な選択肢:

▸ 太陽光発電インバーターとUPSシステム- ステータスの読み出し、障害コード、および出力パラメータを遠くからでも確認できます。

▸ スマートメータリング- 電気、水道、ガスのメーターは、10 年間使用され続けても判読できる状態でなければなりません。

▸ 産業用制御および計装- 周波数変換器、電力計、試験装置、制御盤。

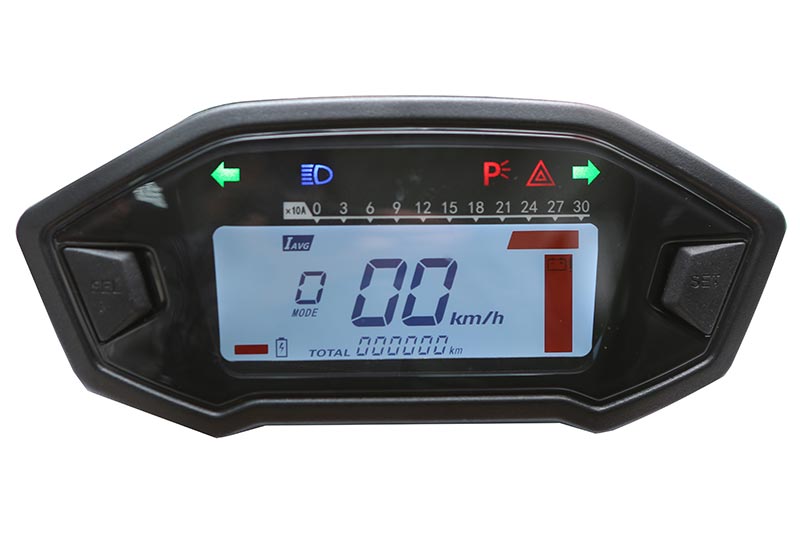

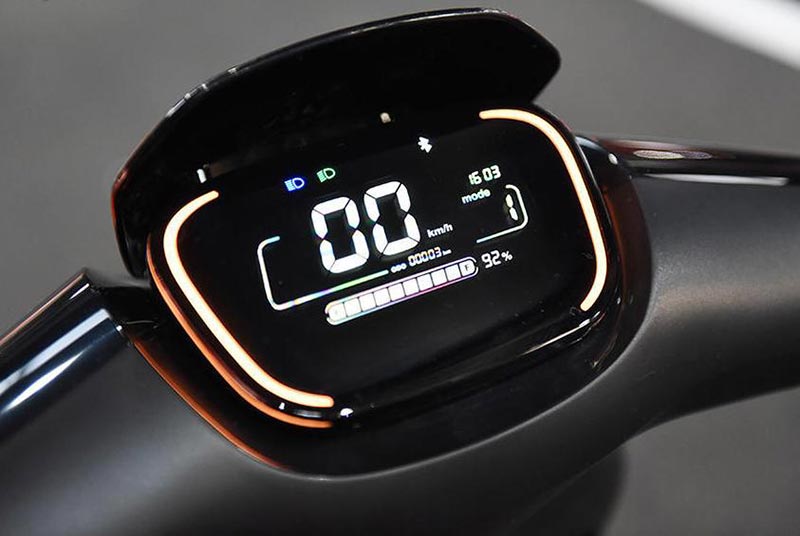

▸ 自動車および輸送用電子機器- 補助ダッシュボードと監視ユニット。

Segment LCD Display VA Negative LCD Mode in a power inverter

パワーインバータのフロントパネルのセグメント LCD ディスプレイ VA ネガティブ LCD モード。

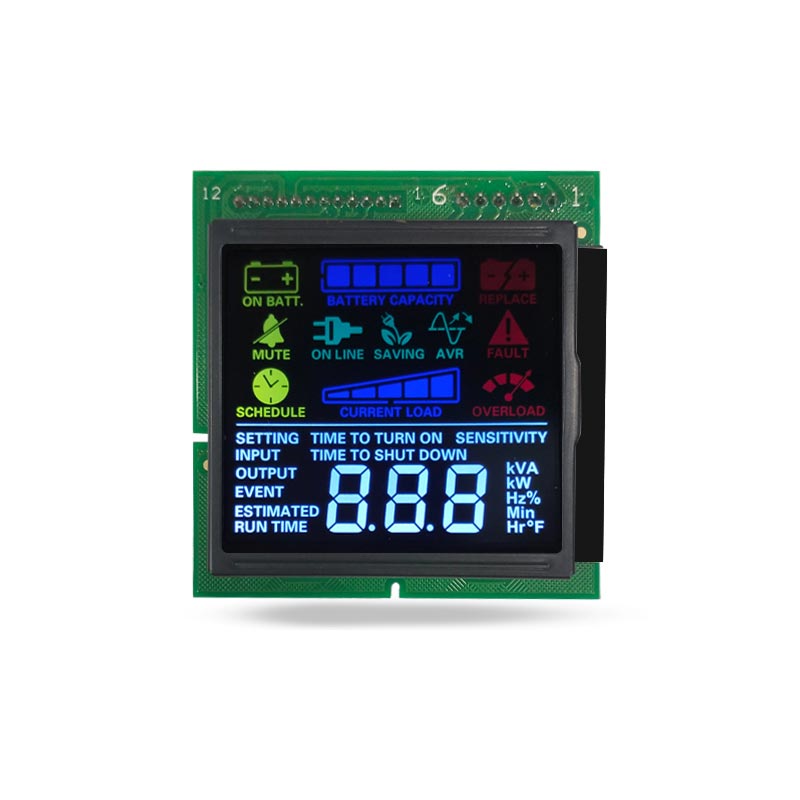

Segment LCD module used for solar inverter and UPS readouts

ソーラーインバータとUPSの読み出しに使用されるセグメントLCDモジュール。

プロジェクトで 12 時の方向を固定するのではなく、より広い光学窓が必要な場合は、太陽エネルギー用VA全視野角セグメントLCDディスプレイ同じネガティブモードの外観でその要件をカバーします。より厳しい予算で作業しているバイヤーは、多くの場合、HTN ネガティブ 7 セグメント LCD ディスプレイ並行して。

カスタマイズ、サンプル、注文

このカタログモジュールは開始点であり、固定されたアイテムではありません。当社のカスタムディスプレイプロジェクトのほとんどは、顧客の図面または既存の製品から採取したサンプルから始まり、同じハウジングに組み込まれる一致するモジュールで終わります。標準 COB アセンブリが必要か、それとも完全にカスタマイズされた COB アセンブリが必要かセグメント LCD ディスプレイ VA ネガティブ LCD モード、当社のエンジニアリングチームがあなたの設計をサポートします。

セグメントアートワークとガラスサイズ- レイアウトに合わせてツール化された新しいセグメントパターン、アイコン、ロゴ。

ピン配置とコネクタのオプション- PCB に合わせたピン割り当て、FPC またはピンヘッダー終端。

バックライトと色- ハウジングやブランド言語に合わせて、白、青、または琥珀色の LED バックライト。

24時間以内にお見積り- 図面、年間数量、目標価格を送信すると、翌営業日に価格と技術的な応答を受け取ります。

ツーリング前のサンプル- 標準サンプルは通常、図面確認後 3 ～ 7 営業日以内に発送されます。

より広範囲の完全な技術文書は、次のサイトから入手できます。セグメントLCDディスプレイカテゴリページ、およびデザインがカラーインターフェイスに移行している場合は、モノクロLCDとOLEDディスプレイこのセクションでは、セグメント、キャラクター、グラフィック、および PMOLED モジュールがそれぞれ最適に適合する場所について説明します。

製造、テスト、品質文書

Shenzhen Jingda Display Technology Co., Ltd. は 2015 年 9 月に設立され、福建省武平市で 6000 平方メートルの無塵工場を運営しています。私たちのすべてのバッチセグメント LCD ディスプレイ VA ネガティブ LCD モード梱包前の材料受入検査、工程内検査、最終電気的および光学的テストに合格します。当社は ISO 品質管理認証を取得しており、ご要望に応じて RoHS 準拠文書を提供します。
